Phần mềm kính hiển vi phân cực là một công cụ không thể thiếu để nghiên cứu và nhận dạng các chất lưỡng chiết nhờ tính chất phân cực của ánh sáng. Nó cho phép người dùng thực hiện quan sát ánh sáng phân cực phẳng, quan sát ánh sáng phân cực chéo và quan sát hình nón.

Được sử dụng rộng rãi trong nghiên cứu và kiểm tra trong các lĩnh vực bao gồm địa chất, hóa học, y học và dược phẩm, nó cũng hỗ trợ quan sát pha tinh thể của vật liệu polymer lỏng, polymer sinh học và vật liệu tinh thể lỏng. Nó là công cụ lý tưởng cho nghiên cứu và giảng dạy tại các viện nghiên cứu khoa học và các cơ sở giáo dục đại học.

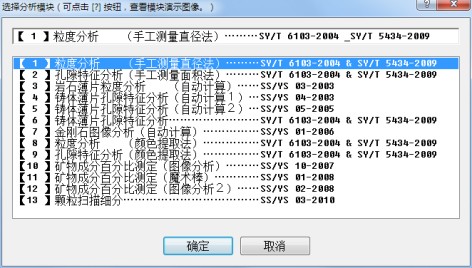

Phân Tích Hình Ảnh

【1】 Phân Tích Kích Thước Hạt (Phương Pháp Đo Đường Kính Thủ Công) ………SY/T 6103-2004 & SY/T 5434-2009

lĐo đường kính hạt bằng cách kéo chuột; tính toán đường kính tối đa, tối thiểu và trung bình; tự động tạo 4 loại đường cong bao gồm đường tích lũy điều chỉnh, đường tích lũy tuyến tính, biểu đồ tần suất và đường tần suất; quá trình đo có thể được lưu và tải.

lGiao Diện Phân Tích

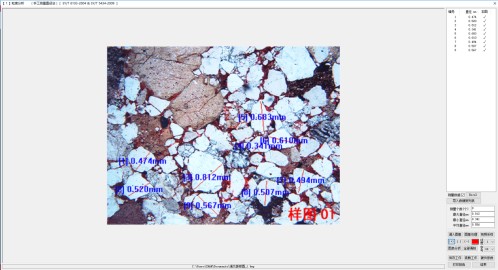

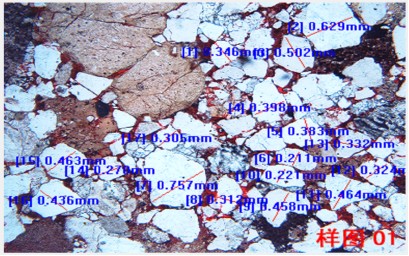

lẢnh Chụp Màn Hình Đo

lDữ Liệu Phân Tích

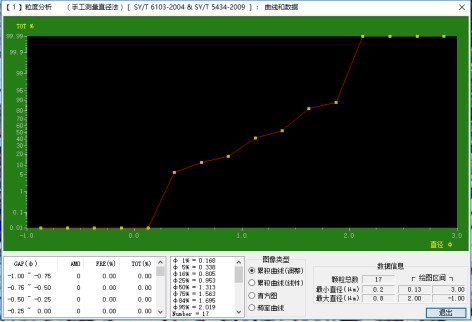

lBiểu Đồ Thống Kê Dữ Liệu

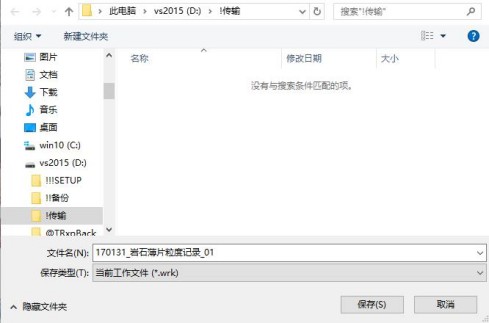

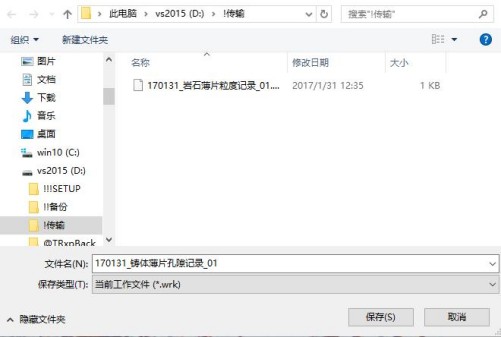

(Lưu công việc hiện tại thành tệp)

【2】 Phân Tích Đặc Tính Lỗ Rỗng (Phương Pháp Đo Diện Tích Thủ Công) ………SY/T 6103-2004 & SY/T 5434-2009

lVẽ đường viền diện tích lỗ rỗng bằng cách kéo chuột để thu được diện tích lỗ rỗng, phần mềm tự động tính toán độ rỗng; quá trình đo có thể được lưu và tải.

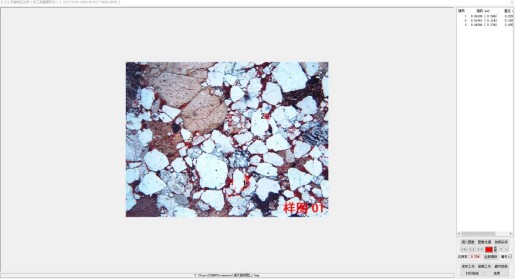

lGiao Diện Phân Tích

lẢnh Chụp Màn Hình Quá Trình Đo

(Lưu công việc hiện tại thành tệp)

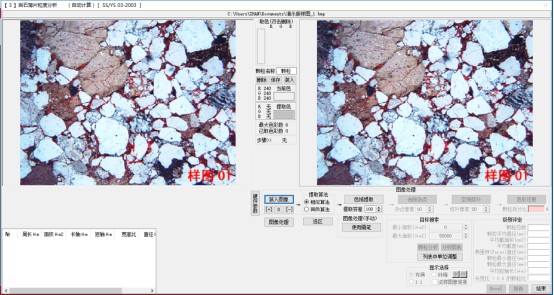

【3】 Phân Tích Kích Thước Hạt Mỏng Đá (Tính Toán Tự Động) ………SS/YS 03-2003

lChọn màu sắc của các hạt cần phân tích trên hình ảnh bằng chuột (tối đa 6 màu), sau đó đặt các tham số tìm kiếm để xác định các hạt mục tiêu và tính toán tỷ lệ phần trăm hạt. Đồng thời, nó tự động tính toán một loạt dữ liệu bao gồm tổng số hạt, đường kính hạt trung bình, diện tích mặt cắt ngang trung bình, chiều dài đoạn cắt trung bình, đường kính Feret, đường kính tối thiểu, đường kính tối đa, chiều dài trục nhỏ trung bình và tỷ lệ hạt có tỷ lệ khung hình lớn hơn 0.5.

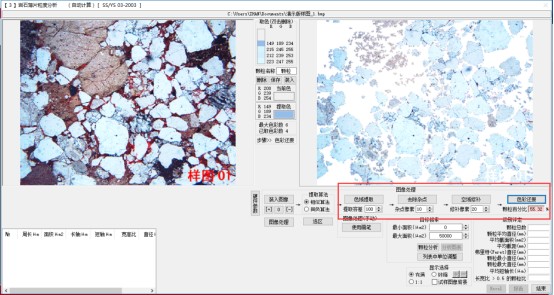

lGiao Diện Phân Tích

lNhấp vào hình ảnh để chọn màu

lThực hiện xử lý tương ứng trên hình ảnh theo yêu cầu

lNhấp "Phân Tích Hạt" để xử lý hình ảnh

lDữ Liệu Phân Tích

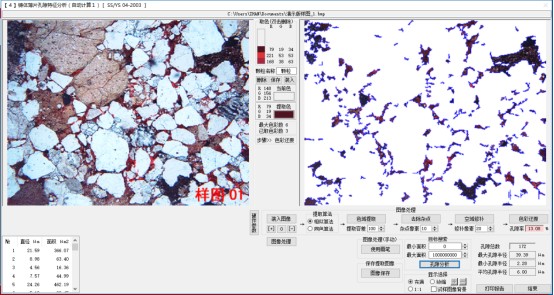

【4】 Phân Tích Đặc Tính Lỗ Rỗng Mỏng Đúc (Tính Toán Tự Động 1) ………SS/YS 04-2003

lChọn màu sắc của các lỗ rỗng trên hình ảnh bằng chuột, sau đó đặt các tham số tìm kiếm để xác định các lỗ rỗng mục tiêu. Phần mềm sẽ tự động tính toán độ rỗng, cũng như một loạt giá trị bao gồm tổng số lỗ rỗng, bán kính lỗ rỗng tối đa, bán kính lỗ rỗng tối thiểu và bán kính lỗ rỗng trung bình.

lGiao Diện Phân Tích

lDữ Liệu Phân Tích

【5】Phân Tích Đặc Tính Lỗ Rỗng Mỏng Đúc (Tính Toán Tự Động 2) ………SS/YS 05-2005

lChọn màu sắc của các lỗ rỗng trên hình ảnh bằng chuột, sau đó đặt các tham số tìm kiếm để xác định các lỗ rỗng. Phần mềm sẽ tự động tính toán độ rỗng, cũng như một loạt giá trị bao gồm tổng số lỗ rỗng, bán kính lỗ rỗng tối đa, bán kính lỗ rỗng tối thiểu và bán kính lỗ rỗng trung bình.

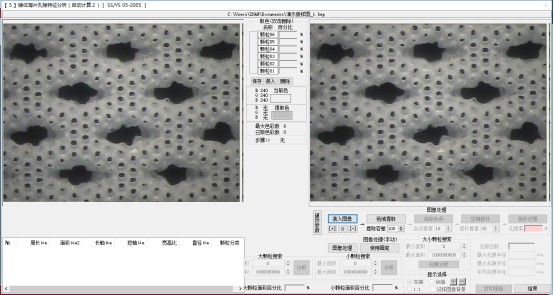

lGiao Diện Phân Tích

【6】Phân Tích Đặc Tính Lỗ Rỗng Mỏng Đúc ………SY/T 6103-2004 & SY/T 5434-2009

lChọn màu sắc của các lỗ rỗng trên hình ảnh bằng chuột, sau đó đặt các tham số tìm kiếm để xác định các lỗ rỗng. Phần mềm sẽ tự động tính toán độ rỗng, cũng như một loạt giá trị bao gồm tổng số lỗ rỗng, bán kính lỗ rỗng tối đa, bán kính lỗ rỗng tối thiểu và bán kính lỗ rỗng trung bình.

lGiao Diện Phần Mềm

lDữ Liệu Đã Phân Tích

【7】Phân Tích Hình Ảnh Kim Cương (Tính Toán Tự Động) ………SS/YS 01-2006

lChọn màu sắc mục tiêu trên hình ảnh bằng chuột, sau đó đặt các tham số tìm kiếm để xác định các hạt kim cương. Phần mềm sẽ tự động tính toán tỷ lệ phần trăm diện tích kim cương, cũng như một loạt giá trị bao gồm tổng số lỗ rỗng, bán kính lỗ rỗng tối đa, bán kính lỗ rỗng tối thiểu và bán kính lỗ rỗng trung bình.

lGiao Diện Phần Mềm

lDữ Liệu Đã Phân Tích

【8】Phân Tích Kích Thước Hạt (Phương Pháp Trích Xuất Màu) ………SY/T 6103-2004 & SY/T 5434-2009

lChọn màu sắc của các hạt cần phân tích trên hình ảnh bằng chuột (tối đa 6 màu), sau đó đặt các tham số tìm kiếm để xác định các hạt mục tiêu và tính toán tỷ lệ phần trăm hạt. Đồng thời, nó tự động tính toán một loạt giá trị bao gồm tổng số hạt, đường kính trung bình, diện tích mặt cắt ngang trung bình, chiều dài đoạn cắt trung bình, đường kính Feret và các tham số liên quan khác.

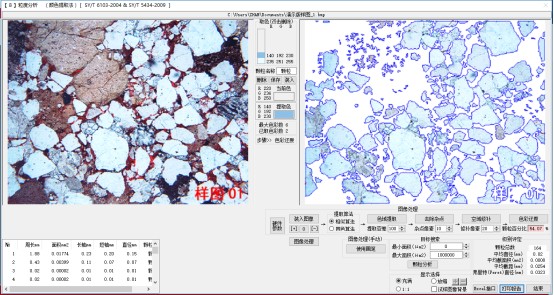

lGiao Diện Phần Mềm

lDữ Liệu Đã Phân Tích

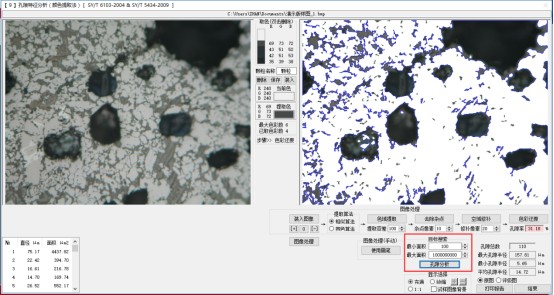

【9】Phân Tích Đặc Tính Lỗ Rỗng (Phương Pháp Trích Xuất Màu) ………SY/T 6103-2004 & SY/T 5434-2009

lChọn màu sắc của các lỗ rỗng cần phân tích trên hình ảnh bằng chuột (tối đa 6 màu), sau đó đặt các tham số tìm kiếm để xác định các lỗ rỗng mục tiêu và tính toán độ rỗng. Đồng thời, nó tự động tính toán một loạt giá trị bao gồm tổng số lỗ rỗng, bán kính lỗ rỗng tối đa, bán kính lỗ rỗng tối thiểu, bán kính lỗ rỗng trung bình và các tham số liên quan khác.

lGiao Diện Phân Tích

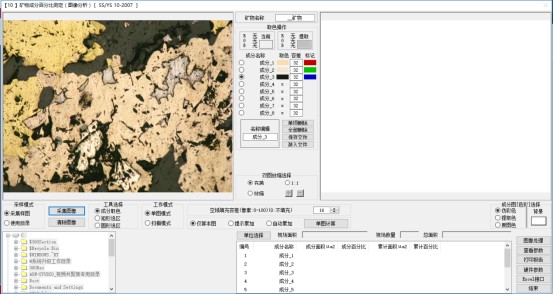

【10】Xác Định Tỷ Lệ Phần Trăm Thành Phần Khoáng Vật (Phân Tích Hình Ảnh) ………SS/YS 10-2007

lChọn màu sắc của 8 loại thành phần bằng chuột và đặt dung sai cho từng thành phần. Dựa trên các dữ liệu này, phần mềm xác định các cấu trúc tương ứng trên hình ảnh và tính toán diện tích và tỷ lệ phần trăm diện tích của chúng. Nó hỗ trợ cả phân tích hình ảnh đơn và phân tích hàng loạt tất cả các hình ảnh trong một thư mục được chỉ định.

lGiao Diện Phân Tích

lNhấp vào thành phần tương ứng và chọn màu của nó trên hình ảnh.

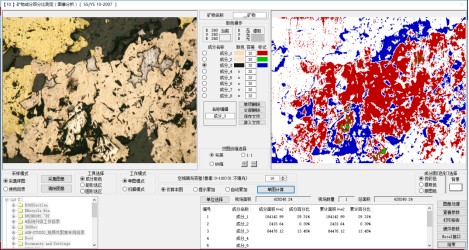

lNhấp vào nút "Tính Toán Hình Ảnh Đơn" để thực hiện phân tích.

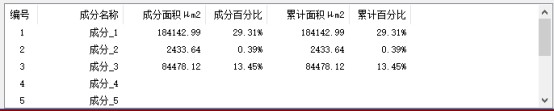

lDanh Sách Dữ Liệu

【11】Xác Định Tỷ Lệ Phần Trăm Thành Phần Khoáng Vật (Cây Đũa Thần) ………SS/YS 01-2008

lChọn các cấu trúc cần phân tích trên hình ảnh đá bằng công cụ cây đũa thần, phần mềm sẽ tính toán diện tích và tỷ lệ phần trăm diện tích của chúng.

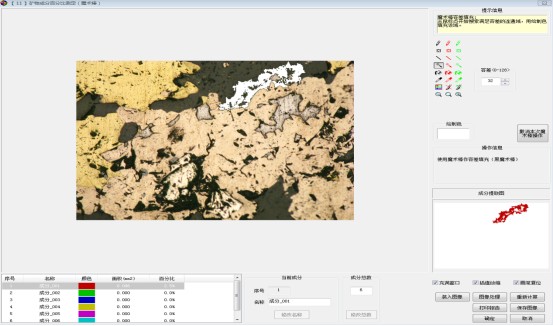

lGiao Diện Phân Tích

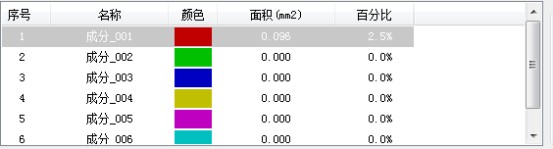

lDanh Sách Dữ Liệu Đã Phân Tích

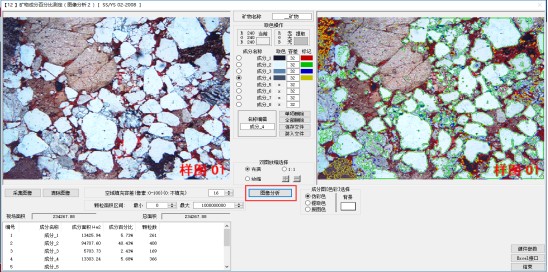

【12】Xác Định Tỷ Lệ Phần Trăm Thành Phần Khoáng Vật (Phân Tích Hình Ảnh 2) ………SS/YS 02-2008

lChọn màu sắc của 8 loại thành phần bằng chuột và đặt dung sai cho từng thành phần. Dựa trên các dữ liệu này, phần mềm xác định các cấu trúc tương ứng trên hình ảnh và tính toán diện tích và tỷ lệ phần trăm diện tích của chúng.

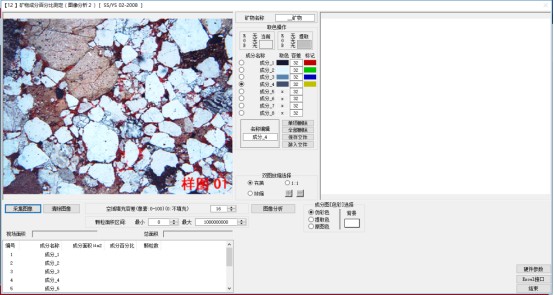

lGiao Diện Phân Tích

lNhấp vào thành phần tương ứng và chọn màu của nó trên hình ảnh.

lNhấp vào nút "Phân Tích Hình Ảnh" để xử lý hình ảnh

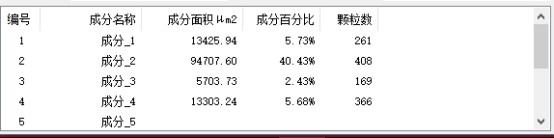

lDanh Sách Dữ Liệu Đã Phân Tích
