Quy trình đo độ phân tán carbon đen

(I) Đánh giá cấp độ kích thước phân tán carbon đen

1. Chọn mô-đun:

lNhấpChọn mô-đun cần phân tích: (Cấp độ kích thước phân tán)

（Chọn mô-đun đầu tiên）

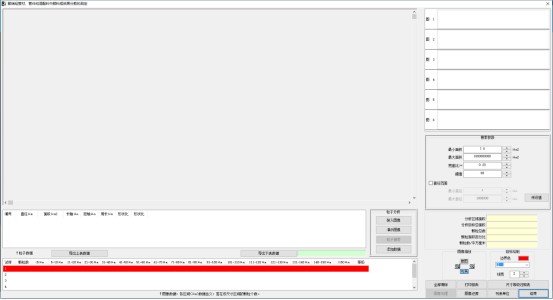

（Giao diện chính）

2.Lấy mẫu camera:

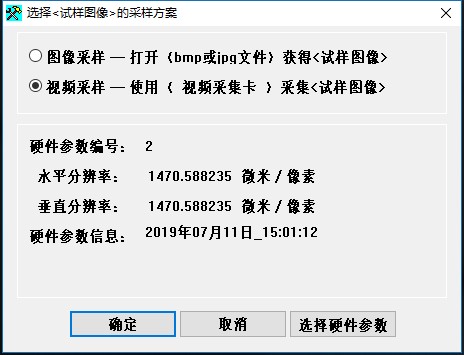

lNhấpTải Ảnh, chọn tùy chọn Lấy mẫu Video trong cửa sổ bật lên, sau đó nhấp OK. Cửa sổ thu nhận hình ảnh sẽ xuất hiện。

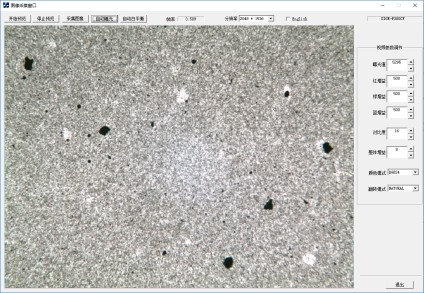

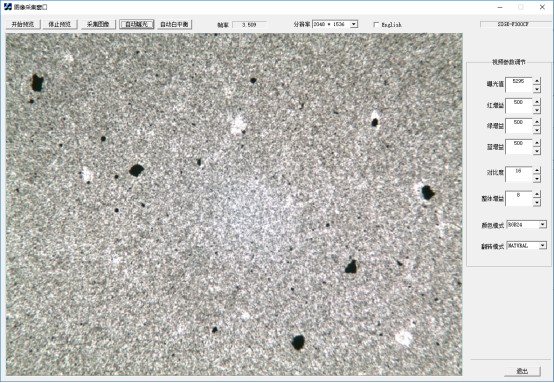

lXem trước: Trên giao diện cửa sổ thu nhận hình ảnh, nhấp Bắt đầu Xem trước; video của hình ảnh mẫu quan sát dưới kính hiển vi sẽ xuất hiện trong cửa sổ. Sau đó điều chỉnh độ sắc nét của hình ảnh bằng cách xoay bánh xe lấy nét của kính hiển vi và tối ưu hóa độ sáng của nguồn sáng và kích thước của màn chắn khẩu độ để đạt hiệu quả hình ảnh tốt nhất. Cuối cùng, nhấp Chụp Ảnh để thu được ảnh vi mô.

lChụp: Sau khi nhấp Chụp Ảnh, một thông báo cho biết chụp thành công sẽ xuất hiện.。Nhấp Thoát (hình ảnh vừa chụp sẽ xuất hiện trên giao diện).

3.Phân tích hạt:

lTải Ảnh: Nhấp nút này để tải hình ảnh ở định dạng BMP hoặc JPG.

lXử lý Ảnh: Nhấp nút Xử lý Ảnh để xử lý hình ảnh đã tải.

lẢnh Demo: Nhấp nút này để cuộn và tải 3 ảnh demo được cài đặt sẵn trong phần mềm, giúp người dùng làm quen với thao tác phần mềm dễ dàng hơn.

lTìm kiếm Hạt: Nhấp nút này để tìm kiếm các hạt trong hình ảnh.

lThêm Dữ liệu: Thêm số lượng hạt carbon đen trong các phạm vi đường kính khác nhau được xác định trong quá trình tìm kiếm vào danh sách Dữ liệu Hạt.

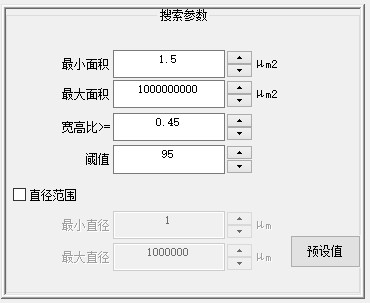

lThông số Tìm kiếm: Điều chỉnh các giá trị ở đây để tối ưu hóa tìm kiếm hạt carbon đen. Các thông số này thường không cần thay đổi sau khi được thiết lập đúng.

Diện tích Tối thiểu, Diện tích Tối đa, Tỷ lệ Khung hình, Phạm vi Đường kính: Phần mềm chỉ phát hiện các hạt trong phạm vi đã đặt.

Ngưỡng: Có thể đặt các giá trị ngưỡng khác nhau để đạt kết quả phát hiện đa dạng.

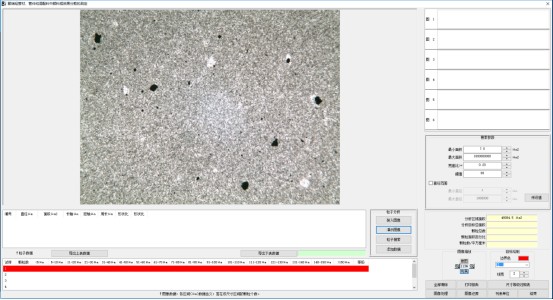

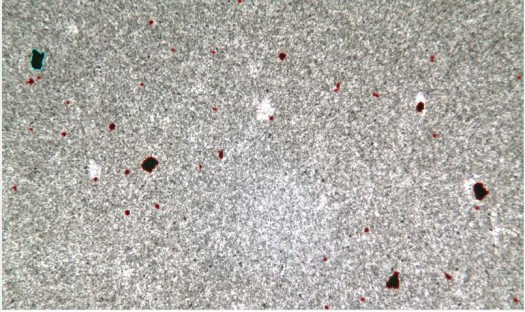

(Các hạt được phát hiện)

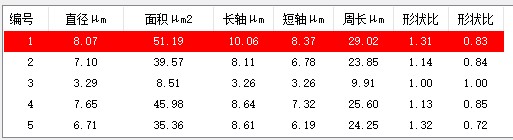

Sau khi hoàn tất tìm kiếm hạt, thông số của mỗi hạt sẽ hiển thị trong danh sách hạt. Nếu người dùng cho rằng một hạt không đạt yêu cầu, có thể nhấp chuột phải vào hàng tương ứng trong danh sách và xóa nó.

Nếu người dùng cho rằng một hạt không đạt yêu cầu, có thể nhấp chuột phải vào hàng tương ứng trong danh sách và xóa nó.

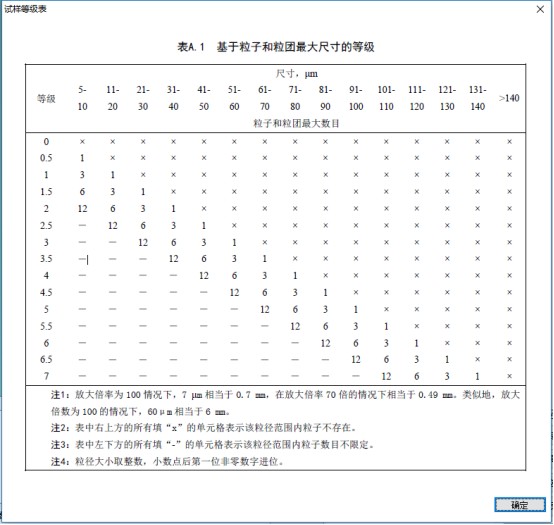

4.Xem Cấp độ:Nhấp Bảng So sánh Cấp độ Kích thước để kiểm tra các cấp độ được quy định trong tiêu chuẩn.

(II) Đánh giá Cấp độ Ngoại quan Phân tán Carbon Đen

1. Chọn Mô-đun:

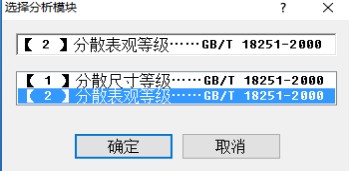

lNhấpSau đó chọn mô-đun phân tích thứ hai (như hình dưới) và nhấp OK.

lVào giao diện

（Giao diện chính）

2.Lấy mẫu camera:

lNhấpTải Ảnh, chọn tùy chọn Lấy mẫu Video trong cửa sổ bật lên, sau đó nhấp OK. Cửa sổ thu nhận hình ảnh sẽ xuất hiện.

lTrên giao diện cửa sổ thu nhận hình ảnh, nhấpBắt đầu Xem trước: video của hình ảnh mẫu quan sát dưới kính hiển vi sẽ xuất hiện trong cửa sổ. Sau đó điều chỉnh độ sắc nét của hình ảnh bằng cách xoay bánh xe lấy nét của kính hiển vi và tối ưu hóa độ sáng của nguồn sáng và kích thước của màn chắn khẩu độ để đạt hiệu quả hình ảnh tốt nhất. Cuối cùng, nhấp Chụp Ảnh để thu được ảnh vi mô.

3. So sánh và Đánh giá

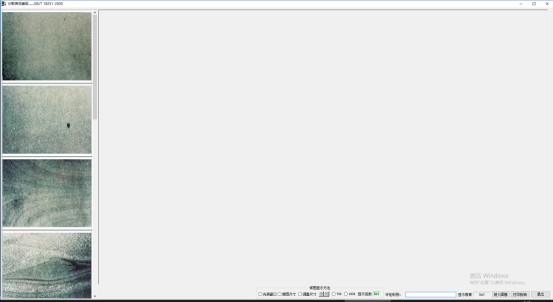

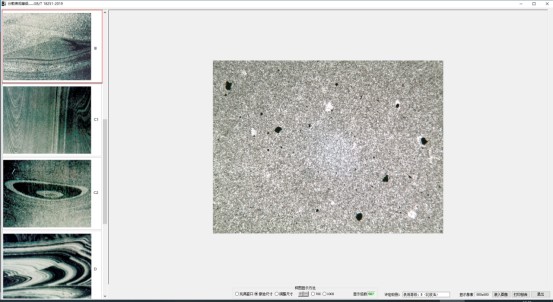

lĐặt độ phóng đại tương ứng cho ảnh vi mô đã chụp, sau đó so sánh với các hình ảnh tiêu chuẩn ở bên trái (tức là các hình ảnh trong Phụ lục B của GB/T18251-2019) để đánh giá.

lSau khi nhấp chọn cấp độ tương ứng để so sánh, cấp độ phù hợp sẽ được hiển thị.

4.In Báo cáo:

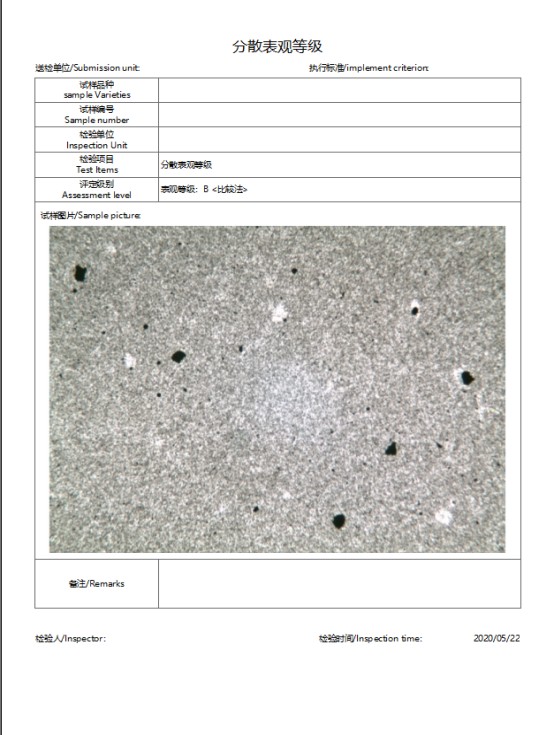

lSau khi hoàn tất đánh giá, nhấp In Báo cáo để vào giao diện in báo cáo/chỉnh sửa và xem trước. Trong giao diện chỉnh sửa báo cáo in, bạn có thể nhập và hoàn thiện nội dung liên quan của báo cáo in (ví dụ: nhập tên đơn vị, thời gian kiểm tra, tên người kiểm tra, đặt độ phóng đại hình ảnh và thanh tỷ lệ, v.v.). Báo cáo cũng có thể được xuất và lưu ở ba định dạng: PDF, WORD và EXCEL.

lTrong chức năng In Báo cáo, người dùng có thể nhấp Xem trước Bản In để kiểm tra hiệu quả báo cáo.
