Chức Năng Cơ Bản

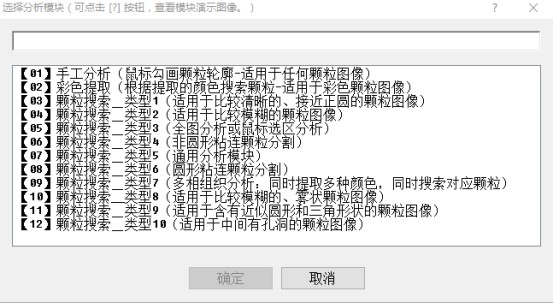

Mô-đun Phân Tích Hình Ảnh

【01】Phân Tích Thủ Công (Vẽ Đường Viền Hạt Bằng Chuột - Phù Hợp Với Mọi Ảnh Hạt)Vẽ đường viền hạt bằng cách dùng chuột để tính toán đường kính, chu vi, diện tích, trục chính và trục phụ của từng hạt, cùng với tổng diện tích mục tiêu phân tích, tổng số hạt, số hạt trên mỗi milimét vuông và tỷ lệ diện tích pha. Công việc vẽ hiện tại có thể được lưu thành tệp và tải lại vào phần mềm.

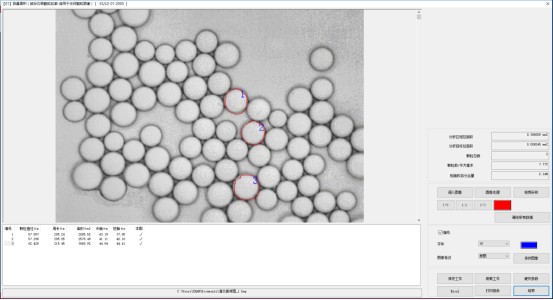

(Giao Diện Phần Mềm)

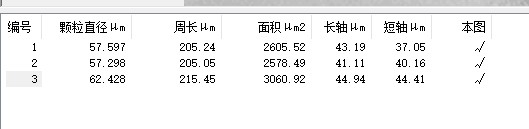

(Danh Sách Dữ Liệu)

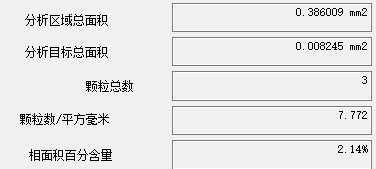

(Dữ Liệu Phân Tích)

(Báo Cáo Phân Tích)

【02】Trích Xuất Màu (Phát Hiện Hạt Dựa Trên Màu Được Trích Xuất - Phù Hợp Với Ảnh Hạt Màu)Chọn màu hạt trên ảnh bằng chuột, sau đó đặt tham số trích xuất để trích xuất các hạt đáp ứng yêu cầu. Tính toán đường kính, chu vi và diện tích của từng hạt, cùng với tổng số hạt, tỷ lệ diện tích pha, đường kính hạt lớn nhất, đường kính hạt nhỏ nhất, đường kính hạt trung bình và các dữ liệu khác.

(Giao Diện Phần Mềm)

(Dữ Liệu Phân Tích)

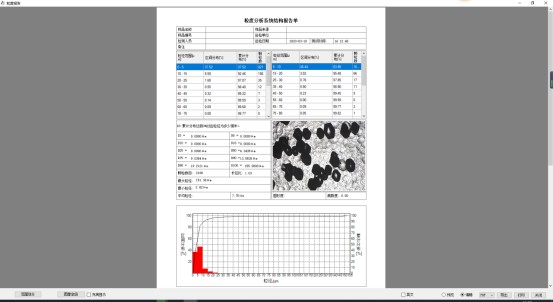

(Báo Cáo In, Định Dạng 1)

(Báo Cáo In, Định Dạng 2)

【03】Phát Hiện Hạt - Loại 1 (Phù Hợp Với Ảnh Hạt Rõ Nét, Gần Tròn)Phần mềm phát hiện các hạt đáp ứng yêu cầu dựa trên tham số phát hiện đã đặt, tính toán chu vi, diện tích, trục chính, trục phụ và đường kính của từng hạt, cùng với các tham số bao gồm tổng diện tích hạt, tỷ lệ diện tích hạt, tổng số hạt, đường kính trung bình, số hạt trên mỗi milimét vuông, DN10, DN50, DN90, DS10, DS50 và DS90. Nó cũng thống kê số lượng hạt, tỷ lệ phân bố và tỷ lệ tích lũy trong từng khoảng đường kính hạt, và tạo biểu đồ thống kê.

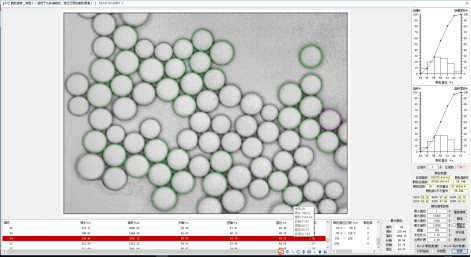

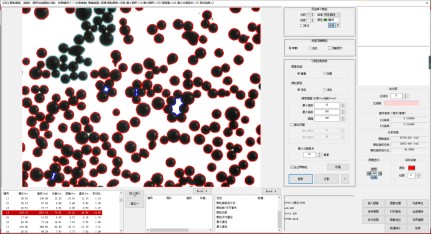

 (Giao Diện Phần Mềm)

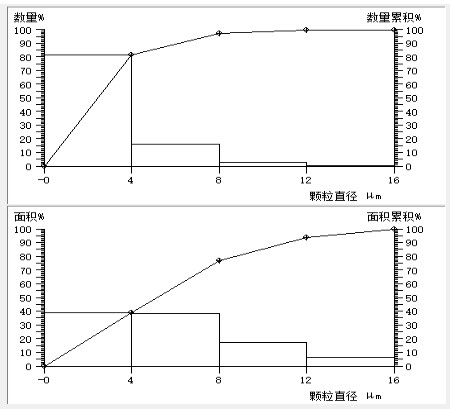

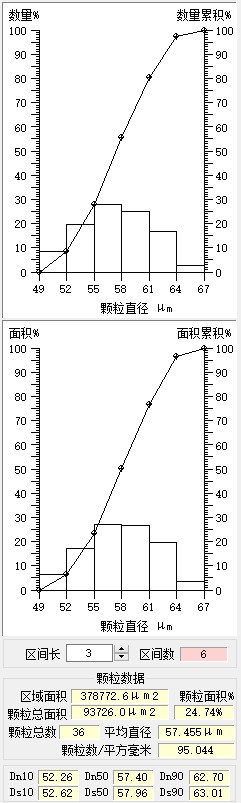

(Biểu Đồ và Ảnh Chụp Dữ Liệu Phân Tích)

(Tham Số Phát Hiện Hạt)

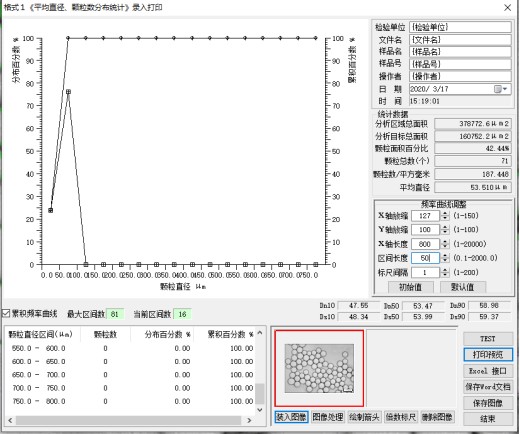

(Giao Diện Chỉnh Sửa Báo Cáo)

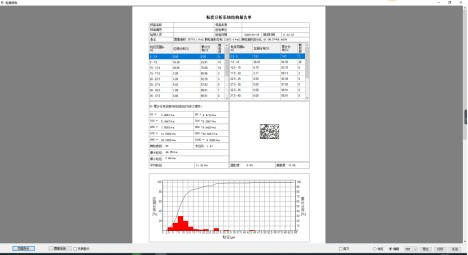

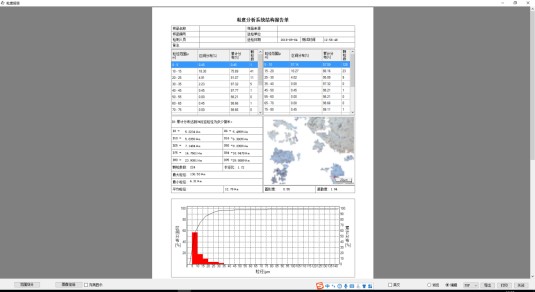

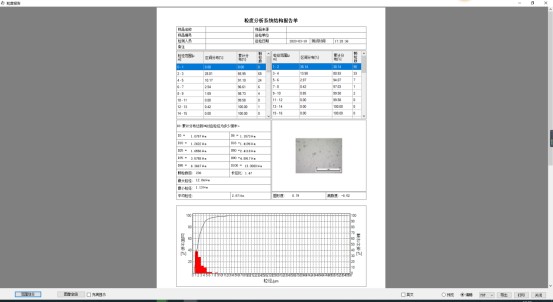

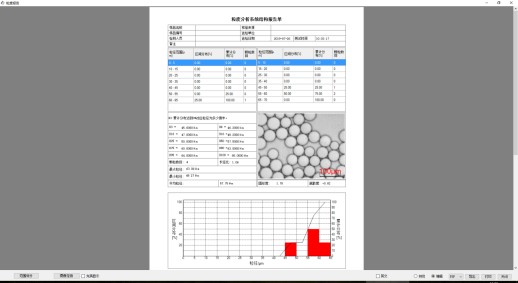

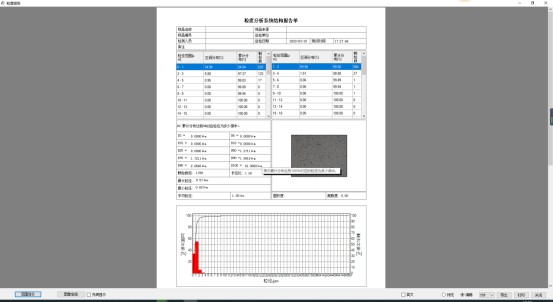

                                 (Báo Cáo In)

【04】Phát Hiện Hạt - Loại 2 (Phù Hợp Với Ảnh Hạt Mờ)Phần mềm phát hiện các hạt đáp ứng yêu cầu dựa trên tham số phát hiện đã đặt, tính toán chu vi, diện tích, trục chính, trục phụ và đường kính của từng hạt, cùng với tổng số hạt, tổng diện tích hạt, tỷ lệ diện tích hạt, đường kính trung bình và số hạt trên mỗi milimét vuông.

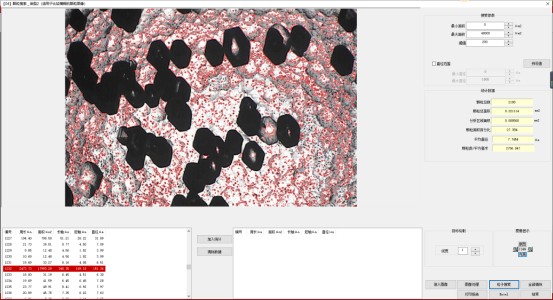

(Giao Diện Phần Mềm)

(Danh Sách Dữ Liệu)

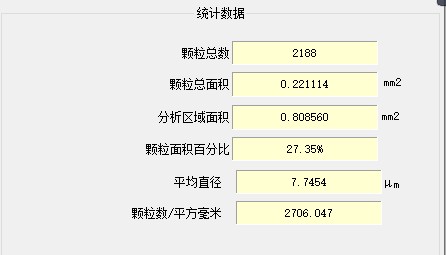

(Dữ Liệu Thống Kê)

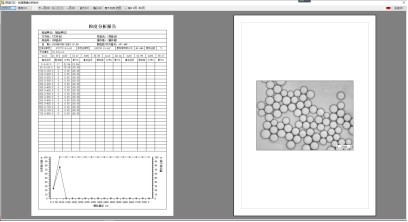

(Báo Cáo In)

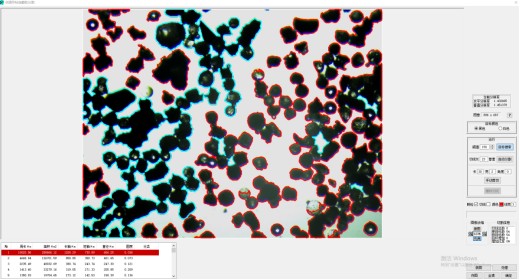

【05】Phát Hiện Hạt - Loại 3 (Phân Tích Toàn Ảnh Hoặc Phân Tích Vùng Được Chọn Bằng Chuột)Phần mềm phát hiện các hạt đáp ứng yêu cầu dựa trên tham số phát hiện đã đặt, tính toán chu vi, diện tích, trục chính, trục phụ, đường kính và tỷ lệ hình dạng của từng hạt. Nó cũng thống kê tổng diện tích mục tiêu phân tích, số lượng hạt bị cắt và tổng số hạt. Có thể chọn vùng trước khi phát hiện hạt.

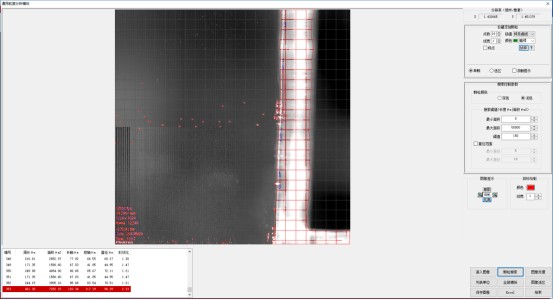

(Giao Diện Mô-đun)

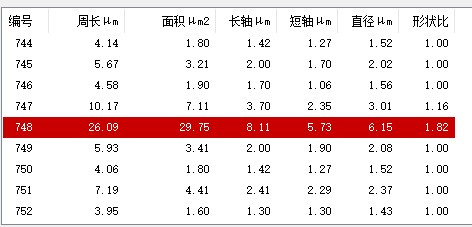

(Danh Sách Dữ Liệu)

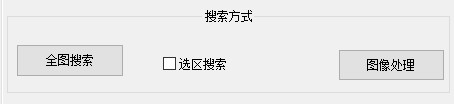

（Lựa Chọn Chế Độ Tìm Kiếm）

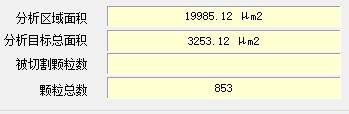

（Dữ Liệu Thống Kê）

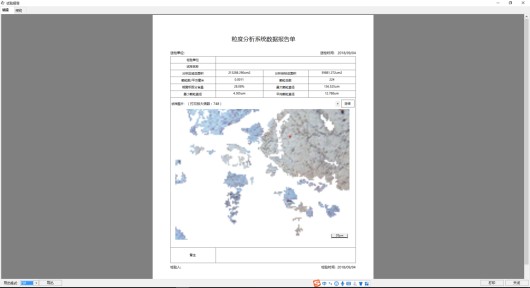

Báo Cáo In

【06】Phát Hiện Hạt - Loại 4 (Phân Đoạn Hạt Tụ Không Tròn)Mô-đun này có thể tự động phân đoạn các hạt tụ không tròn và cũng cung cấp công cụ thủ công để phân đoạn thủ công.l

Tải Ảnh:

Phát Hiện Hạt:

Phân Đoạn Hạt Tự Động

Công Cụ Thủ Công

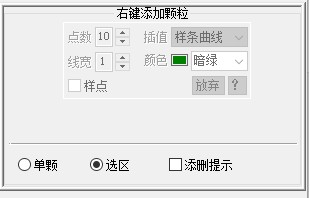

Có thể chọn thủ công một vùng cụ thể để phân tích, và cũng có thể thêm hoặc xóa từng hạt riêng lẻ：

Có thể tự động phát hiện các hạt trên toàn bộ ảnh：

【08】Phát Hiện Hạt - Loại 6 (Phân Đoạn Hạt Tụ Tròn)

Tải Ảnh Gốc:

Dữ Liệu Thống Kê, Báo Cáo In

【09】Phân Tích Vi Cấu Trúc Đa Pha - Loại 7 (Trích Xuất Đồng Thời Nhiều Màu Và Phát Hiện Hạt Cho Các Pha Tương Ứng)Trích xuất màu của 5 vi cấu trúc khác nhau bằng chuột. Dựa trên tham số phát hiện, phần mềm tính toán chu vi, diện tích, trục chính, trục phụ và đường kính của từng hạt trong vi cấu trúc mục tiêu, và tự động tạo tổng diện tích và tỷ lệ diện tích của vi cấu trúc.

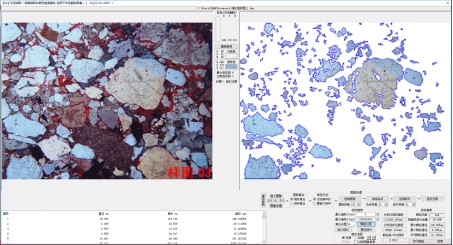

(Giao Diện Mô-đun)

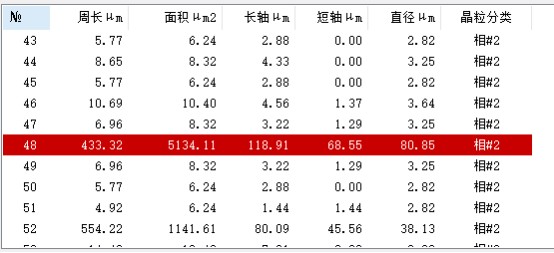

(Danh Sách Dữ Liệu)

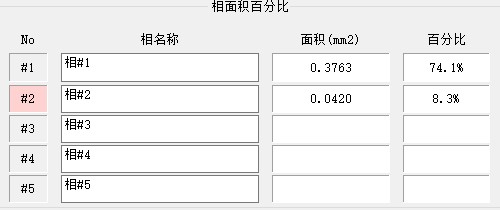

（Dữ Liệu Thống Kê）

（Báo Cáo In）

【10】Phát Hiện Hạt - Loại 8 (Phù Hợp Với Ảnh Hạt Mờ Và Sương Mù)Dựa trên tham số phát hiện, phần mềm xác định các hạt đáp ứng yêu cầu và tính toán chu vi, diện tích, trục chính, trục phụ, đường kính và tỷ lệ hình dạng của từng hạt. Nó cũng tính toán tổng số hạt, tỷ lệ diện tích hạt, số lượng hạt trên mỗi milimét vuông, đường kính trung bình, tổng diện tích hạt, DN10, DN50, DN90, DS10, DS50 và DS90, cùng với việc tạo biểu đồ thống kê.

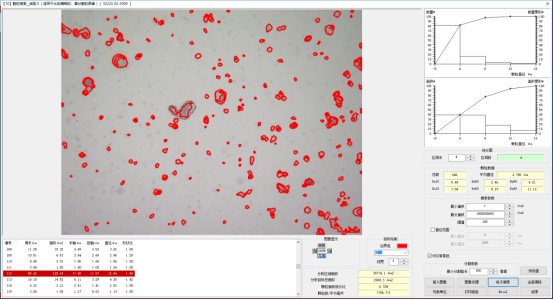

(Giao Diện Phần Mềm)

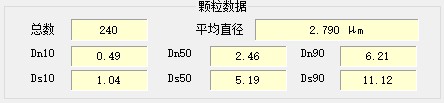

（Dữ Liệu Thống Kê）

（Biểu Đồ Thống Kê）

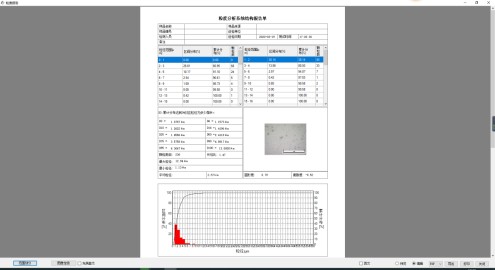

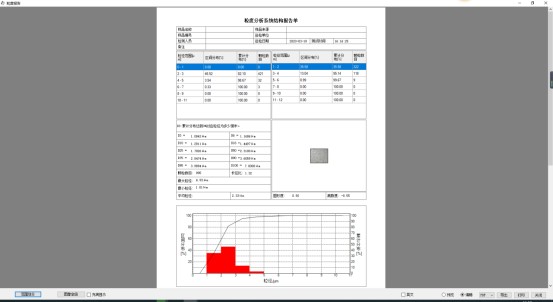

（Báo Cáo In）

【11】Phát Hiện Hạt - Loại 9 (Phù Hợp Với Ảnh Hạt Chứa Hình Dạng Gần Tròn Và Tam Giác)Dựa trên tham số phát hiện, phần mềm xác định các hạt đáp ứng yêu cầu và tính toán chu vi, diện tích, trục chính, trục phụ, đường kính và tỷ lệ khung hình của từng hạt, cùng với việc phân loại hình dạng hạt (hình chữ nhật, góc cạnh hoặc khác). Nó cũng thống kê số lượng và tổng diện tích của từng loại hạt, cùng với tổng số hạt, số lượng hạt trên mỗi milimét vuông, tổng diện tích hạt và tỷ lệ diện tích hạt, và tạo biểu đồ thống kê. Có thể thêm hạt bằng công cụ phát hiện chuột, và cũng có thể chỉnh sửa thủ công thuộc tính của từng hạt.

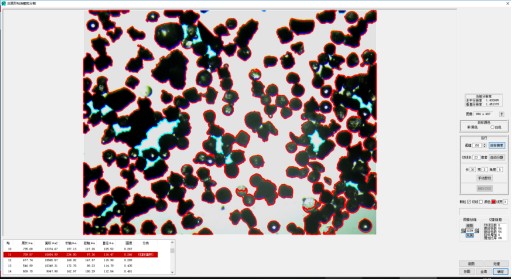

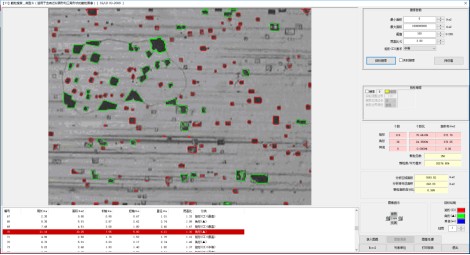

(Giao Diện Phần Mềм)

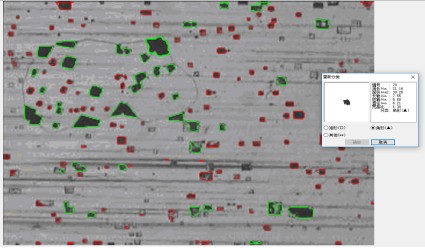

（Nhấp chuột phải vào hạt để chỉnh sửa thuộc tính）

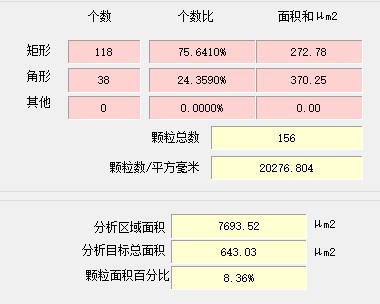

(Biểu Đồ Thống Kê Dữ Liệu)

(Báo Cáo In)

【12】Phát Hiện Hạt - Loại 10 (Phù Hợp Với Ảnh Hạt Có Lỗ Rỗng Bên Trong)Dựa trên tham số phát hiện, phần mềm xác định các hạt đáp ứng yêu cầu và tính toán chu vi, diện tích, trục chính, trục phụ, đường kính, tỷ lệ hình dạng, tọa độ và thuộc tính (hạt đặc hoặc hạt rỗng) của từng hạt. Nó cũng thống kê tổng số hạt, đường kính trung bình, diện tích hạt đặc và hạt rỗng, tổng diện tích hạt và tỷ lệ diện tích hạt.

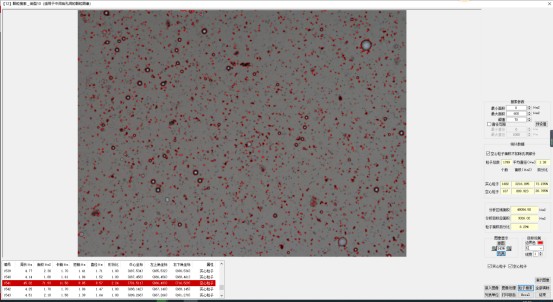

(Giao Diện Phần Mềm)

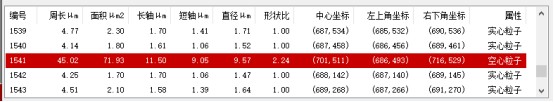

(Danh Sách Dữ Liệu)

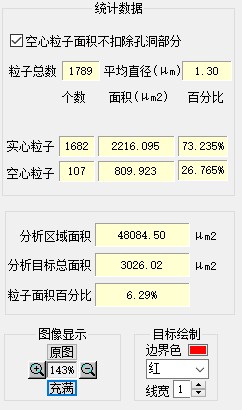

(Dữ Liệu Thống Kê)

(Báo Cáo In)
