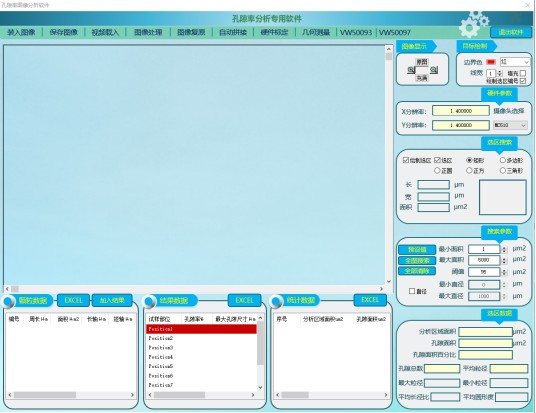

Giao Diện Chính Phần Mềm

(Giao Diện Tổng Quan Của Phần Mềm)

1、Sau khi chụp ảnh hoàn tất, việc lựa chọn vùng phân tích cung cấp nhiều công cụ lựa chọn bao gồm hình chữ nhật, đa giác, hình tròn, hình vuông và hình tam giác. Phần mềm sẽ tự động thực hiện phân tích độ xốp trên vùng được chọn sau khi hoàn tất lựa chọn.

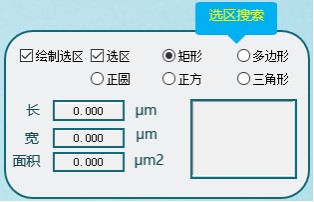

(Công Cụ Lựa Chọn)

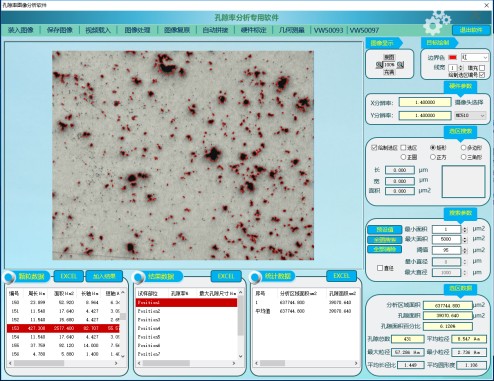

(Phân Tích Vùng Được Chọn)

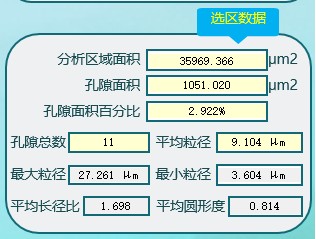

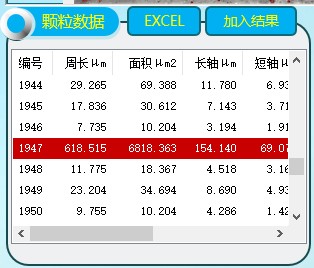

2、Phân Tích Độ Xốp:

Có thể tính toán dữ liệu như chu vi, diện tích, trục chính, trục phụ, đường kính hình tròn tương đương, tỷ lệ khung hình và độ tròn cho mỗi lỗ xốp.

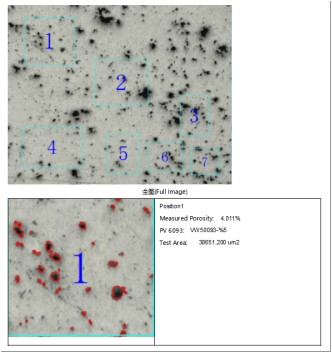

3、Tiêu Chuẩn VW50093

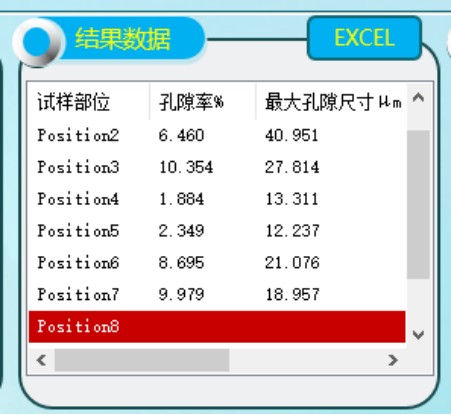

Danh Sách Kết Quả: Có sẵn 10 vị trí danh sách được đặt trước. Sau khi phân tích dữ liệu của mỗi vùng được chọn, có thể thêm vào một hàng dữ liệu vị trí và các thông số như độ xốp, kích thước lỗ xốp lớn nhất và diện tích kiểm tra sẽ được tính toán tự động.

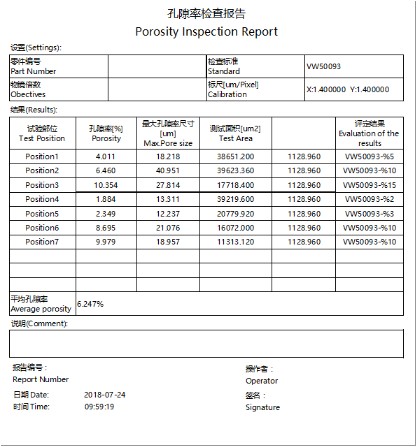

Tạo Báo Cáo:

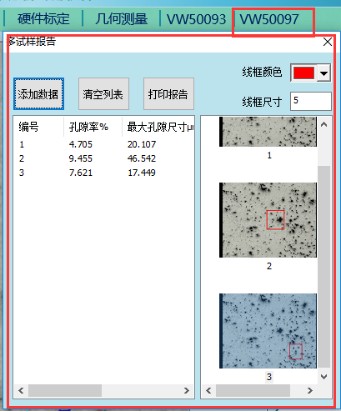

4、Tiêu Chuẩn VW50097

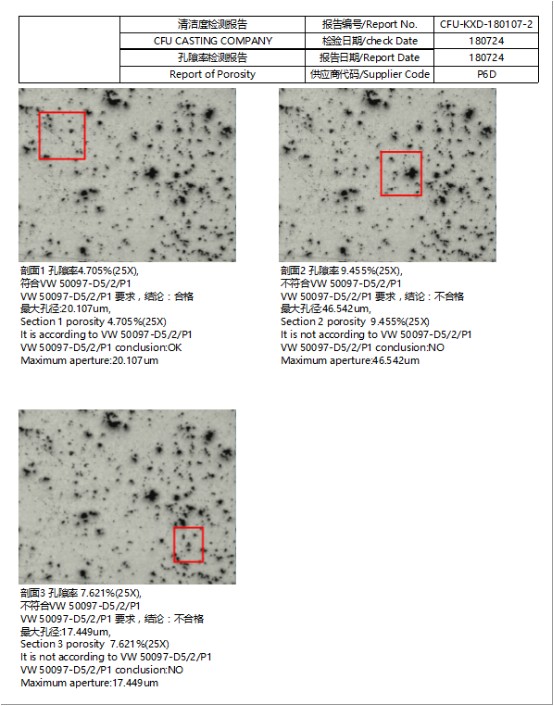

Có thể tạo đồng thời nhiều báo cáo kết quả từ nhiều góc nhìn:

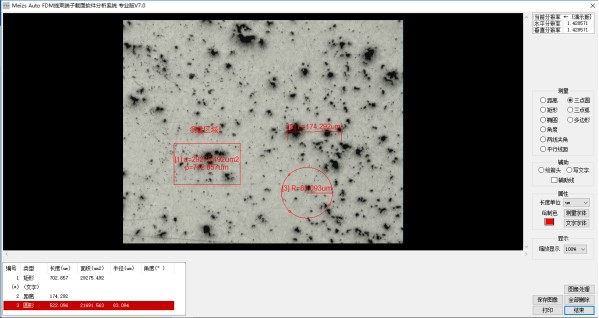

5、Đo Lường Hình Học

Tải hình ảnh, chọn công cụ đo tương ứng để đo lường và ghi nhãn. Sau khi đo lường hoàn tất, kết quả đo sẽ được hiển thị trong danh sách dữ liệu.
