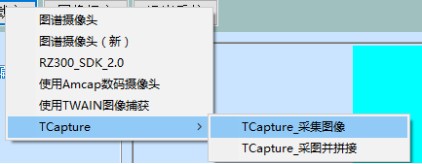

1. Thu thập hình ảnh video và Ghép hình ảnh thủ công

(VideoImageAcquisition)

(Manual Image Stitching)

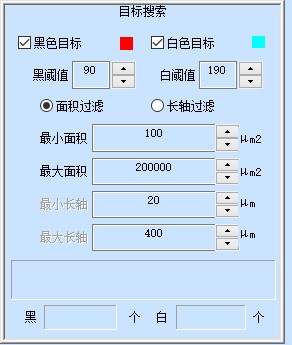

2. Thiết lập thông số phát hiện

Trong thao tác thực tế, điều kiện mẫu tương đối phức tạp. Cần điều chỉnh thông số phát hiện để nhận diện các hạt cần thiết.

3. Lựa chọn ROI: Phần mềm chỉ phân tích các hạt trong vùng được chọn.

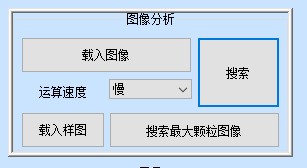

4.Phân tích hình ảnh:

·Tải hình ảnh: Nhập hình ảnh lưu trên ổ cứng máy tính.

·Tải hình ảnh mẫu: Nhập hình ảnh độ sạch được cài đặt sẵn của phần mềm để kiểm tra chức năng phần mềm.

·Tốc độ thao tác: Điều chỉnh thời gian phát hiện hạt.

·Phát hiện: Bắt đầu phát hiện các hạt.

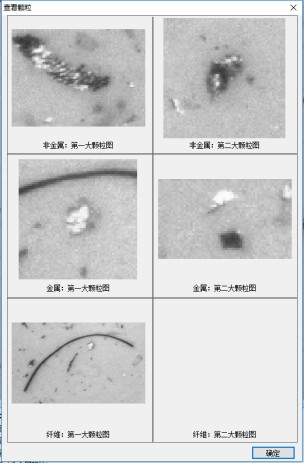

·Phát hiện hình ảnh hạt lớn nhất: Xác định hình ảnh của các hạt lớn nhất và lớn thứ hai trong số kim loại, phi kim và sợi.

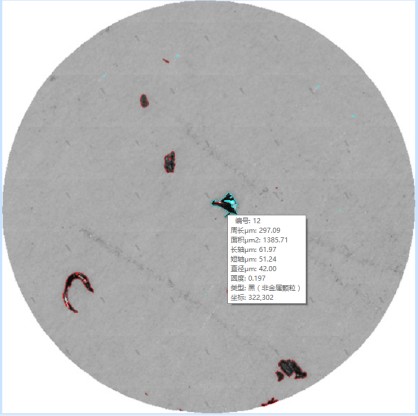

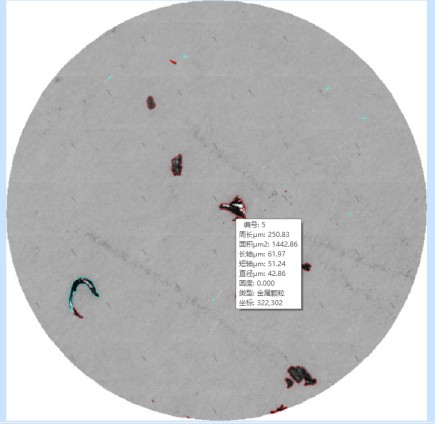

·Nhấp chuột phải vào hình ảnh đã phân tích để thêm, xóa hạt hoặc sửa đổi thuộc tính hạt

（Xóa hạt, Sửa đổi thuộc tính hạt và Phân đoạn hạt）

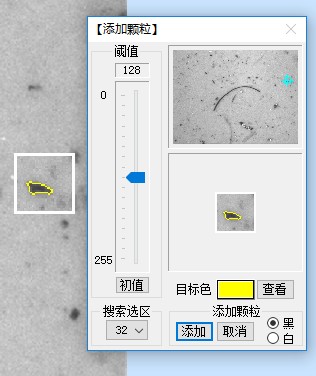

（Phương pháp 1 để thêm hạt）

（Phương pháp 2 để thêm hạt (Thiết lập trong Cài đặt hệ thống)

5.Ghép hạt:Nếu vị trí của hạt kim loại và phi kim trùng nhau, chức năng này cho phép phần mềm ghép hai hạt thành một hạt kim loại duy nhất.

(Trước khi ghép hạt)

(Sau khi ghép hạt)

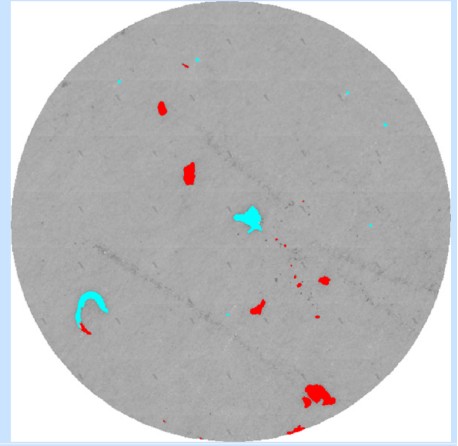

6.Điền hạt:

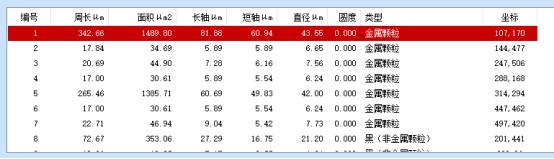

7.Danh sách dữ liệu phân tích:

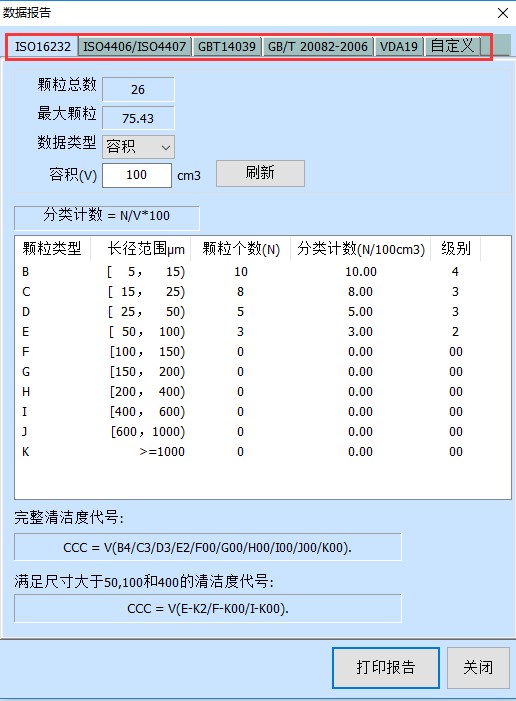

8.Hỗ trợ đa tiêu chuẩn

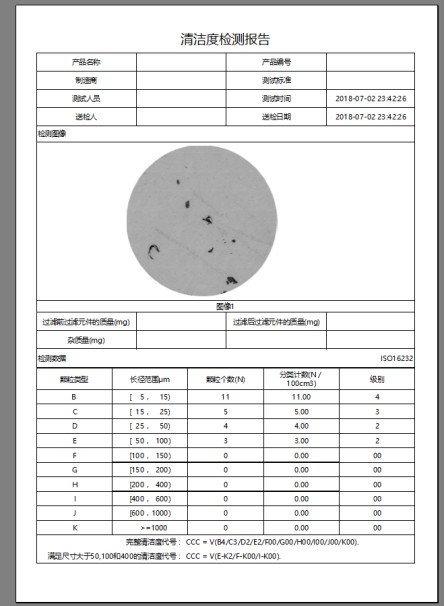

9.Báo cáo có sẵn ở định dạng WORD, PDF và EXCEL

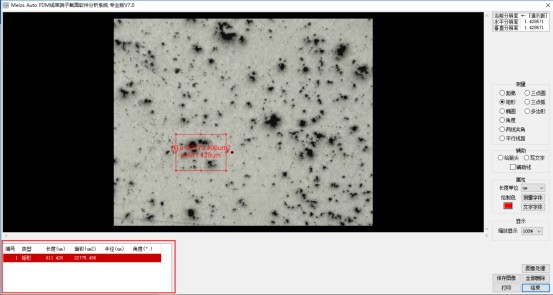

10.Đo lường hình học

Nhiều công cụ đo lường có sẵn cho đo lường hình học.
