Giới thiệu Máy kỹ thuật số USB zoom FZ0756U Series
Máy kỹ thuật số USB zoom FZ0756U Series, như minh họa trong Hình 1, bao gồm thân ống kính zoom 8x, camera giao diện USB và nguồn sáng đèn LED vòng. Mô-đun camera giao diện USB có thể trực tiếp hoàn thành việc chụp video và hình ảnh bằng cách kết nối với máy tính thông qua giao diện USB. Mô-đun nguồn sáng chiếu sáng không cần nguồn điện bên ngoài và được kết nối trực tiếp với mô-đun camera giao diện USB thông qua thân ống kính zoom quang học.
FZ0756U Series tích hợp kính hiển vi một mắt zoom, camera giao diện USB và nguồn sáng LED chiếu sáng thành một đơn vị hữu cơ. Không cần lựa chọn hoặc lắp đặt; FZ0756U Series có thể được sử dụng trực tiếp bằng cách kết nối với giao diện USB của máy tính.
FZ0756U Series đáp ứng nhu cầu quan sát, kiểm tra và đo lường hình ảnh kỹ thuật số trong các lĩnh vực như thiết bị điện tử hiện đại, bán dẫn, laser, LED, LCD, kiểm tra trực tuyến công nghiệp và sinh học.
Thông số cấu hình FZ0756U
Danh mục thông số | Thông Số Kỹ Thuật |
Thân quang học | Phạm vi zoom: 0.7X - 5.6X |
Khoảng cách làm việc | 37.5mm - 160mm (được xác định bởi ống kính phụ trợ) |
Khẩu độ số (NA) | 0.018 - 0.092 (khi sử dụng W100, ống kính phụ trợ 1x) |
Độ phân giải | 18.6μm - 3.65μm (khi sử dụng ống kính phụ trợ 1x) |
Góc nhìn | 0.99mm - 34.28mm |
Ống kính phụ trợ tùy chọn | 0.5x, 0.75x, 1x, 1.5x, 2.x (có thể chọn theo yêu cầu) |
Ống kính phụ trợ khác | Ống kính hiển vi vô cực thương mại (cả ống kính sinh học và kim loại đều có thể áp dụng) |
Kích thước thân | 188mm x 52mm |
Giao diện giá đỡ | Tiêu chuẩn 50mm |
Thông số quang học của ống kính phụ trợ tùy chọn (Wxxx Series) cho FZ0756U Series
Ống kính phụ trợ | Thông số | Ống kính TV 0.5X (Cảm biến 1/3") TV050 |
|
Độ phóng đại thấp | Độ phóng đại cao |
W100, 1.0X (WD 80mm) | Độ phóng đại | 0.35X~2.80X |
|
Góc nhìn tuyến tính | 17.14mm | 2.14mm |
NA | 0.018 | 0.092 |
W050, 0.5X (WD 160mm) | Độ phóng đại | 0.18X~1.40X |
|
Góc nhìn tuyến tính | 34.28mm | 4.28mm |
NA | 0.009 | 0.046 |
W075, 0.75X (WD 105mm) | Độ phóng đại | 0.26X~2.10X |
|
Góc nhìn tuyến tính | 20.81mm | 2.86mm |
NA | 0.013 | 0.069 |
W150, 1.5X (WD 51.5mm) | Độ phóng đại | 0.53X~4.20X |
|
Góc nhìn tuyến tính | 11.43mm | 1.43mm |
NA | 0.026 | 0.138 |
W200, 2.0X (WD 37.5mm) | Độ phóng đại | 0.70X~5.60X |
|
Góc nhìn tuyến tính | 8.57mm | 1.07mm |
NA | 0.035 | 0.182 |
Ghi chú | 1. Khi sử dụng chiếu sáng đồng trục, có thể xảy ra hiện tượng tối góc ở độ phóng đại thấp.2. Khi sử dụng ống kính hiển vi vô cực làm ống kính phụ trợ (có thể cần bộ chuyển đổi ống kính hiển vi), độ phóng đại, góc nhìn và giá trị NA của FZ0756 được xác định bởi thông số của ống kính hiển vi. |
|
|
Thông số kỹ thuật mô-đun camera FZ0756U Series
Hình 2 Các giao diện mặt sau của Máy kỹ thuật số USB zoom liên tục FZ0756U Series
Mã đặt hàng | Cảm biến & Kích thước (mm) | Pixel (μm) | Độ nhạy G | Dải động | SNRmax | FPS/Độ phân giải | Binning | Thời gian phơi sáng |
U510A (Mới) | 5.1M/IMX335 (C)1/2.8 Inch (5.18x3.89) | 2.0x2.0 | 505mV | 70 dB | 43dB | 26@2592x194426@1280x96026@640x480 | 1x11x11x1 | 0.1-2000 ms |
C: Camera màu
| Cấu hình phần cứng |
| Phạm vi phản ứng quang phổ | 380-650nm (với bộ lọc cắt hồng ngoại) |
| Cân bằng trắng | Cân bằng trắng tự động / Cân bằng trắng ROI / Điều chỉnh nhiệt độ-độ bão hòa thủ công |
| Công nghệ tái tạo màu | Bộ xử lý màu phần cứng siêu mịn |
| SDK chụp/điều khiển | SDK đa nền tảng cho Windows/Linux/macOS/Android (Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain) |
| Chế độ ghi | Hình ảnh và video |
| Môi trường hoạt động của camera |
| Nhiệt độ hoạt động (°C) | -10 ~ 50 |
| Nhiệt độ lưu trữ (°C) | -20 ~ 60 |
| Độ ẩm hoạt động | 30 ~ 80% RH |
| Độ ẩm lưu trữ | 10 ~ 60% RH |
| Nguồn điện | Camera được cấp nguồn qua giao diện USB 2.0 |
| Môi trường hoạt động phần mềm |
| Hệ điều hành | Microsoft® Windows® XP/Vista/7/8/10 (32 & 64 bit) |
| Cấu hình máy tính | - CPU: Intel Core 2 2.8GHz hoặc cao hơn- RAM: 2GB trở lên- Giao diện USB: Giao diện USB 2.0 tốc độ cao- Màn hình: 17" trở lên- Ổ CD-ROM |
| Mô-đun chiếu sáng |
| Nguồn sáng vòng | Nguồn sáng vòng LED điều chỉnh độ sáng (Không dây) (Model: TFZ0756DRL-NPC) |
| Nguồn sáng phân cực vòng | Nguồn sáng phân cực vòng LED điều chỉnh độ sáng (Không dây) (Model: TFZ0756DRPL-NPC) |
| Nguồn sáng đồng trục | Nguồn sáng đồng trục LED điều chỉnh độ sáng (Không dây); Bộ chuyển đổi ánh sáng đồng trục (Model: TFZ0756CL_NPC) |
| Phương thức cấp nguồn | Nguồn điện tích hợp, loại bỏ dây nguồn rối và cho phép quan sát mẫu linh hoạt |
| Phương thức lắp đặt | Lắp đặt từ tính nhanh chóng ở mức thứ hai, thuận tiện và đơn giản |
| Điều chỉnh độ sáng | Điều khiển độ sáng đồng bộ phần cứng & phần mềm thông qua núm xoay đa chức năng 3 chiều và giao diện phần mềm, đảm bảo hoạt động mượt mà |
Phương thức kết nối cho FZ0756U Series：
Ngoại trừ máy tích hợp, người dùng chỉ cần một máy tính và cáp USB 2.0 đi kèm với máy tích hợp.

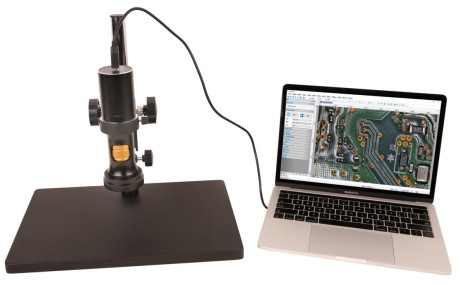

Hình 3 Kết nối giữa FZ0756U Series và máy tính
