Tổng quan sản phẩm

      Kính hiển vi kim loại di động FBJ-700 được thiết kế để chụp ảnh và phân tích cấu trúc kim loại tại chỗ cho các chi tiết lớn không thể lấy mẫu. Sản phẩm phù hợp cho các ngành công nghiệp như sản xuất hàng không vũ trụ, chế tạo máy, sản xuất xe cộ, chế tạo và kiểm tra nồi hơi và bình áp lực, hóa dầu, đường sắt, đóng tàu, nhà máy điện, khuôn lớn, kiểm tra an toàn, giám sát chất lượng và phòng thí nghiệm vật lý hóa học.

Đặc điểm sản phẩm

lThiết kế bao bì độc lập kín hoàn toàn, có chức năng chống bụi ống kính, chống va đập và chống ăn mòn.

lThiết kế thân máy nâng cấp đảm bảo hiệu ứng hình ảnh quang học, tăng cường độ ổn định cơ học và cải thiện tính di động.

lHệ thống thu nhận hình ảnh thông minh giải quyết các điểm yếu của camera WiFi, nâng cấp kết nối có dây với điện thoại để cải thiện độ ổn định và chất lượng hình ảnh số; camera cũng có thể kết nối với máy tính.

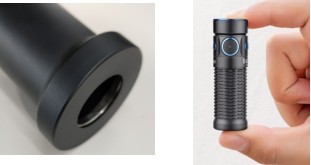

lCấu trúc tích hợp của đế vòng từ mạnh và bộ chính, có nam châm vĩnh cửu tích hợp; không cần thao tác bổ sung, bộ chính có thể tự động hút khi đặt trên chi tiết từ tính. Khi tháo ra, chỉ cần nhấc lên để tách khỏi chi tiết, thuận tiện và nhanh chóng. Với bộ hút phụ đa năng, có thể hút trên thành ngoài ống (bề mặt lồi tròn) hoặc thành trong lò ống (bề mặt lõm tròn).

lSử dụng nguồn sáng LED di động có thể điều chỉnh độ sáng, chạy bằng pin lithium; sử dụng cáp sạc USB từ MCC, có thể trực tiếp hút vào đuôi nguồn sáng để sạc, tiện lợi và nhanh chóng.

Thông số kỹ thuật

Lưu ý: "." là tiêu chuẩn; "O" là tùy chọn

Danh mục đóng gói sản phẩm

Tổng quan phần mềm đo hình ảnh FCL-RS (Phiên bản Windows)

        Phần mềm đo hình ảnh FCL-RS là phiên bản cơ bản của phần mềm đo hình ảnh do công ty chúng tôi phát hành. Hỗ trợ đa ngôn ngữ quốc tế, ngoài các chức năng chụp và đo cơ bản, còn bao gồm các tính năng như ghép ảnh toàn cảnh tự động, mở rộng EDF (Extended Depth of Field) video, chồng video với thanh thời gian và tỷ lệ, tích hợp chính xác dữ liệu đo và hình ảnh lớp, hỗ trợ lưu ở nhiều định dạng tệp hình ảnh.

Tính năng

lChụp ảnh tĩnh thời gian thực: chụp ảnh tĩnh theo yêu cầu người dùng;

lLưu ảnh ở định dạng JPG, BMP, PNG và TIF;

lPhương pháp hiệu chuẩn phần mềm nhanh và trực quan: sử dụng đường tỷ lệ để hiệu chuẩn;

lCung cấp nhiều phương pháp xử lý hình ảnh, có thể xử lý toàn bộ hình ảnh hoặc một khu vực cụ thể;

lChức năng đo tiên tiến, bao gồm tính toán chu vi, chiều rộng, bán kính, chu vi và góc;

lGhép động thời gian thực: cho phép chụp toàn cảnh mẫu và mở rộng trường nhìn;

lKết hợp các hình ảnh chụp ở độ sâu trường ảnh khác nhau thành một hình ảnh rõ nét duy nhất;

lĐặc biệt hiệu quả với các hình ảnh có độ sâu trường ảnh lớn, diện tích lớn dưới kính hiển vi và không thể lấy nét toàn bộ;

lẢnh tĩnh ở định dạng JPG hoặc BMP dễ dàng lưu, gửi qua email hoặc in.

Chức năng cơ bản

1、Chụp ảnh:

Hỗ trợ chụp ảnh tĩnh thời gian thực và cung cấp các định dạng hình ảnh bao gồm JPG, BMP, PNG và TIF để đáp ứng nhu cầu của người dùng khác nhau.

2、Đo lường hình học:

Phần mềm cung cấp nhiều công cụ đo lường như khoảng cách, hình chữ nhật, hình tròn, đa giác, chiều dài đường đa giác, góc, góc giữa các đường thẳng, radian và đo từ điểm đến tâm để đáp ứng nhu cầu đo lường hình học cơ bản của người dùng và thu thập dữ liệu đo lường liên quan.

Dữ liệu đo có thể tự động tích hợp với hình ảnh, hiển thị trực quan độ chính xác của phần được đo.

3、Ghép động:

Đối với khách hàng cần kiểm tra trường nhìn lớn hơn, phần mềm cung cấp chức năng ghép ảnh. Người dùng có thể di chuyển bàn X-Y của kính hiển vi để đáp ứng yêu cầu chụp ảnh với trường nhìn lớn hơn, giải quyết vấn đề không thể chụp ảnh do trường nhìn của kính hiển vi không đủ.

4、Chụp ảnh EDF (Extended Depth of Field) động:

Đối với các mẫu có chuẩn bị không đồng đều không thể lấy nét đồng nhất, phần mềm cung cấp chức năng chụp ảnh EDF động. Bằng cách điều chỉnh bánh xe lấy nét vi mô trục Z của kính hiển vi, các chi tiết rõ nét trong mẫu liên tục được thêm vào cửa sổ hiển thị EDF động để cập nhật thời gian thực. Phần mềm tự động ghi lại các hình ảnh rõ nét ở các độ sâu trường ảnh khác nhau và kết hợp chúng thành một hình ảnh rõ nét duy nhất.
