Tổng quan về Kính hiển vi độ xốp tự động hoàn toàn FKX-51XY

Kính hiển vi độ xốp tự động hoàn toàn FKX-51XY có hiệu suất hình ảnh tuyệt vời và trải nghiệm vận hành thoải mái, cung cấp cho khách hàng các giải pháp phân tích kim tương và kiểm tra công nghiệp hiệu quả về chi phí. Bàn di chuyển động X-Y cho phép quét hình ảnh kích thước đầy đủ và tổng hợp hình ảnh hiệu suất cao.

Bộ chuyển đổi mã hóa 5 lỗ trường sáng định vị nội bộ chính xác cao, chức năng ghi nhớ độ sáng.

Bệ vật kính mã hóa tích hợp cài đặt phần cứng của kính hiển vi với phần mềm đo hình ảnh FCL-RS của công ty chúng tôi. Độ phóng đại của vật kính được hiển thị trên màn hình và khi chuyển đổi độ phóng đại, các giá trị hiệu chuẩn được ghi lại trong phần mềm sẽ tự động điều chỉnh, loại bỏ lỗi đo lường do quên chuyển đổi độ phóng đại phần mềm.

Chức năng ghi nhớ độ sáng có thể ghi nhớ độ sáng chiếu sáng khi sử dụng từng vật kính. Khi chuyển đổi các vật kính khác nhau, nó tự động điều chỉnh cường độ ánh sáng, giảm mỏi mắt và nâng cao hiệu suất làm việc.

Khung hình chữ T tích hợp mới được thiết kế, làm bằng hợp kim áp lực cao toàn kim loại, có độ ổn định tuyệt vời. Khi quan sát ở độ phóng đại cao, mặt phẳng hình ảnh vẫn ổn định không rung lắc, đảm bảo hơn nữa độ chính xác phát hiện của các phép đo độ phóng đại cao.

Bộ chiếu sáng epi sử dụng hệ thống chiếu sáng Koehler, với màng chắn trường và màng chắn khẩu độ, cùng các khe cài đặt sẵn cho kính phân cực, bộ phân tích và bộ lọc. Một đèn LED trắng ấm 10W duy nhất có thể giảm thiểu mỏi mắt của người quan sát đến mức tối đa.

      Màng chắn trường và màng chắn khẩu độ sử dụng thiết bị thanh kéo, có thể điều chỉnh tâm, có thể linh hoạt điều chỉnh kích thước phạm vi chiếu sáng và tránh hiệu quả ảnh hưởng của ánh sáng tán xạ lên hình ảnh.

Kính phân cực và bộ phân tích có thể thực hiện quan sát ánh sáng phân cực đơn giản

Bảng cấu hình Kính hiển vi độ xốp tự động hoàn toàn FKX-51XY

Phần mềm Phân tích Hình ảnh Độ xốp FKX2025

Phân tích Hình ảnh Độ xốp FKX2025 là một hệ thống đo độ xốp của nhôm đúc được sử dụng trong ngành công nghiệp ô tô, phát hiện độ xốp của các bộ phận ô tô thông qua phương pháp hình ảnh hiển vi và tuân thủ các tiêu chuẩn Volkswagen VW50097 và PV6097 của Đức. Kết quả đo lường chính xác và đáng tin cậy. Nó chủ yếu được sử dụng để phân tích độ xốp đúc của các vật đúc như hợp kim nhôm và gang, đồng thời cũng áp dụng cho phân tích độ xốp và phân tích kim tương của các vật liệu khác.

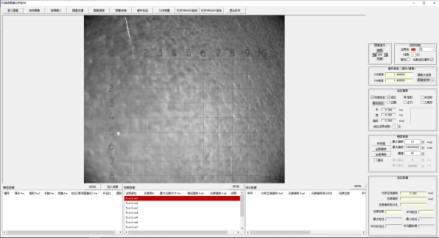

Phần mềm phân tích hình ảnh độ xốp có thể được sử dụng kết hợp với bàn di chuyển điện để đạt được quét tự động, lấy nét tự động, ghép ảnh tự động, đo độ xốp tự động, thống kê dữ liệu và xuất báo cáo.

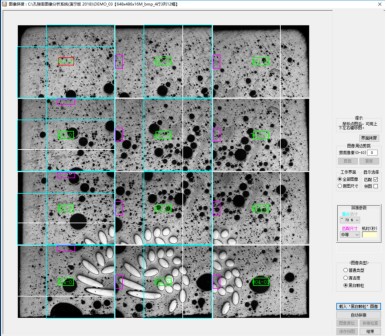

1.Chức năng ghép ảnh:Đặt thông số ghép và loại hình ảnh, nhấp "Ghép Tự động" và việc ghép ảnh sẽ được hoàn thành tự động.

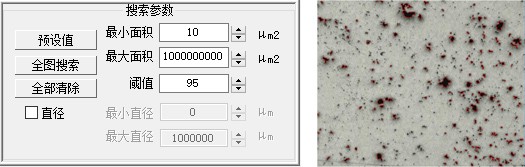

2. Cài đặt thông số tìm kiếm:Bằng cách đặt diện tích tối thiểu, diện tích tối đa và ngưỡng, có thể thực hiện tìm kiếm toàn bộ hình ảnh để xác định tất cả các lỗ xốp trong phạm vi thông số đã đặt cho toàn bộ hình ảnh.

3. Vùng Chọn Hình ảnh:Cung cấp các công cụ chọn như hình chữ nhật, đa giác, hình tròn, hình vuông, hình tam giác, v.v. Sau khi chọn một vùng, phần mềm tự động thực hiện phân tích lỗ xốp trên vùng được chọn.

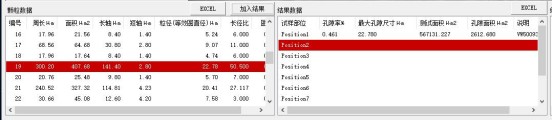

4.Phân tích lỗ xốp: Có thể phân tích dữ liệu như chu vi, diện tích, trục chính, trục phụ, đường kính vòng tròn tương đương, tỷ lệ khung hình và độ tròn của mỗi lỗ xốp.

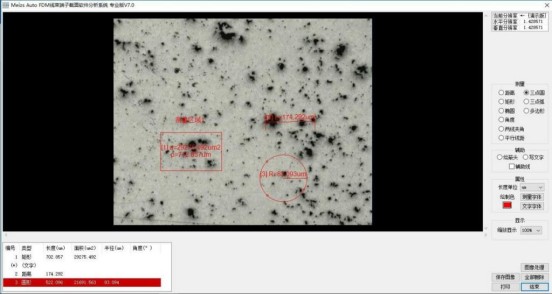

5.Đo lường hình học:Có thể sử dụng nhiều công cụ đo lường để đo kích thước.

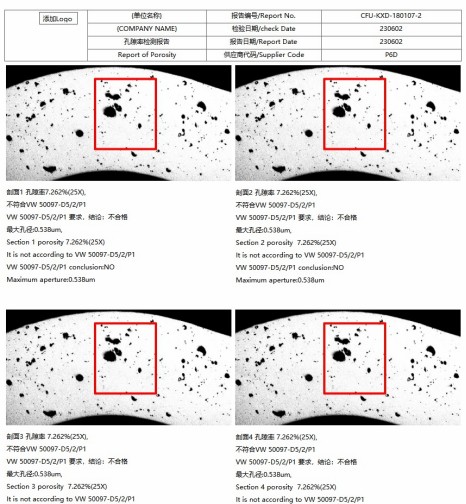

6. Thống kê Dữ liệu và Tạo Báo cáo:Nó có thể tính toán dữ liệu thông số chi tiết cho từng lỗ xốp và tạo báo cáo ở chế độ báo cáo VW50093 hoặc VW50097.
