Tổng quan về Kính hiển vi kim loại học tự động hoàn toàn FZ-51XYZ

Kính hiển vi kim loại học tự động hoàn toàn FZ-51XYZ có hiệu suất hình ảnh tuyệt vời và trải nghiệm vận hành thoải mái, cung cấp cho khách hàng các giải pháp tiết kiệm chi phí cho phân tích kim loại học và kiểm tra công nghiệp. Bàn di chuyển động X-Y cho phép quét hình ảnh toàn bộ và ghép hình ảnh hiệu suất cao.

Được trang bị giá đỡ 5 vị trí sáng trường mã hóa định vị nội bộ chính xác cao và chức năng ghi nhớ độ sáng.

Giá đỡ mã hóa tích hợp cài đặt phần cứng của kính hiển vi với phần mềm đo lường hình ảnh FCL-RS của chúng tôi. Độ phóng đại của vật kính được hiển thị trên màn hình và các giá trị hiệu chuẩn được ghi lại trong phần mềm sẽ tự động điều chỉnh khi chuyển đổi độ phóng đại, do đó loại bỏ các lỗi đo lường do quên chuyển đổi độ phóng đại phần mềm.

Chức năng ghi nhớ độ sáng có thể lưu trữ độ sáng chiếu sáng cho từng vật kính đang sử dụng. Khi chuyển đổi giữa các vật kính khác nhau, cường độ ánh sáng được tự động điều chỉnh, giảm mỏi mắt và cải thiện hiệu suất làm việc.

Khung hình chữ T tích hợp mới được thiết kế làm bằng hợp kim đúc áp lực toàn phần, mang lại độ ổn định vượt trội. Không có hiện tượng rung hình ảnh khi quan sát ở độ phóng đại cao, điều này đảm bảo độ chính xác phát hiện của phép đo độ phóng đại cao.

Bộ chiếu sáng epi sử dụng hệ thống chiếu sáng Kohler, được trang bị màng chắn trường và màng chắn khẩu độ, cũng như các khe cài đặt sẵn cho kính phân cực, bộ phân tích và bộ lọc màu. Ánh sáng trắng ấm LED 10W đơn giản giúp giảm thiểu mỏi mắt của người quan sát.

Màng chắn trường và màng chắn khẩu độ sử dụng cơ chế đòn bẩy với tâm có thể điều chỉnh, có thể linh hoạt điều chỉnh kích thước phạm vi chiếu sáng và tránh hiệu quả tác động của ánh sáng tán xạ lên hình ảnh.

Kính phân cực và bộ phân tích cho phép quan sát ánh sáng phân cực đơn giản.

Bảng cấu hình của Kính hiển vi kim loại học tự động hoàn toàn FZ-51XYZ

Phần mềm phân tích hình ảnh kim loại học chính hãng FMIA2025

Giới thiệu về Phần mềm phân tích hình ảnh kim loại học chính hãng FMIA2025:

       Phần mềm phân tích hình ảnh kim loại học FMIA2025 được phát triển bởi công ty chúng tôi để đáp ứng nhu cầu hiện tại của các doanh nghiệp đúc, doanh nghiệp phụ tùng ô tô, doanh nghiệp xử lý nhiệt, ngành công nghiệp thép bạc đạn, ngành công nghiệp hệ thống điện, ngành công nghiệp phụ tùng đường sắt và các công ty kiểm tra liên quan khác về kiểm tra kim loại học. Để cải thiện tỷ lệ sản phẩm đạt tiêu chuẩn và hỗ trợ nâng cao năng lực kiểm tra của các phòng thí nghiệm, chúng tôi đã thu thập các yêu cầu và đề xuất của các chuyên gia trong ngành và phát triển một hệ thống phần mềm phân tích hình ảnh kim loại học hoàn toàn mới.

      Phần mềm phân tích hình ảnh kim loại học FMIA 2025 đã được cải tiến và nâng cấp toàn diện. Hệ thống bao gồm một số lượng lớn các tiêu chuẩn kiểm tra kim loại học trong nước và quốc tế, tích hợp phân tích định lượng và phân tích định tính, và có thêm các chức năng tổng hợp độ sâu trường ảnh và ghép ảnh trường. Với giao diện đơn giản, nó có thể chụp liên tục nhiều hình ảnh trường, tiến hành phân tích cấu trúc hình ảnh tập trung, dễ dàng vận hành hơn, loại bỏ các bước rườm rà của phần mềm trước đây và giúp kiểm tra nhanh hơn và hiệu quả hơn.

Một hệ thống công cụ phân tích kim loại học "Chuyên nghiệp-Chính xác-Hiệu quả" hoàn toàn mới đã được phát triển để đơn giản hóa phân tích kim loại học. Khi kết hợp với bàn di chuyển điện, nó cho phép quét tự động, lấy nét tự động, ghép ảnh tự động, đo lỗ tự động, thống kê dữ liệu và xuất báo cáo.

Thư viện tiêu chuẩn quốc gia của hệ thống phần mềm chứa hàng trăm danh mục, về cơ bản bao phủ các tiêu chuẩn kim loại học thông dụng và đáp ứng yêu cầu phân tích và kiểm tra kim loại học của đại đa số đơn vị. Các danh mục liên quan được chỉ định và mở theo nhu cầu của các ngành khác nhau để đáp ứng yêu cầu kiểm tra ngành. Tất cả các mô-đun có thể được gọi miễn phí trọn đời và các tiêu chuẩn có thể được nâng cấp miễn phí trọn đời.

Với sự gia tăng liên tục của vật liệu mới và vật liệu nhập khẩu, các vật liệu và tiêu chí đánh giá chưa có trong phần mềm có thể được tùy chỉnh và nhập riêng.

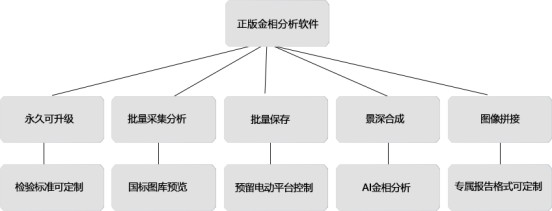

Giới thiệu về ưu điểm và chức năng của Phần mềm phân tích kim loại học FMIA 2025:

lChụp hàng loạt và thu thập hình ảnh video: Các chức năng xử lý hình ảnh hàng loạt như chụp hàng loạt, đặt tên hàng loạt, lưu hàng loạt và in hàng loạt với độ phóng đại cố định giúp quá trình kiểm tra mẫu hàng loạt thuận tiện và hiệu quả hơn.

lCài đặt camera nâng cao:Các cài đặt chức năng như thời gian phơi sáng, độ khuếch đại, độ sắc nét, độ bão hòa, giá trị gamma, độ tương phản, độ sáng, cân bằng trắng, cân bằng đen, v.v.

lHiệu chuẩn toàn hệ thống một lần nhấp:Chức năng hiệu chuẩn đã được nâng cấp hoàn toàn, cho phép hiệu chuẩn tất cả các thông số vật kính chỉ bằng một lần nhấp. So với phương pháp hiệu chuẩn ban đầu, phương pháp hiệu chuẩn mới thuận tiện và nhanh hơn khi vận hành.

lChức năng xử lý hình ảnh: Tách màu, Chuyển đổi Canary Release, Phân ngưỡng, Nhị phân hóa, Tăng cường hình ảnh, Điều chỉnh đảo ngược, Điều chỉnh độ sắc nét, Xử lý vết xước và vết bẩn, Biểu đồ hình ảnh, v.v.;

lXuất hình ảnh với độ phóng đại cố định:Các chức năng như in nhiều hình ảnh với độ phóng đại cố định, đặt tên hình ảnh tùy chỉnh, thiết lập thông số tỷ lệ, xuất sang PDF/Word/Excel, xem trước khi in, v.v.

lĐo lường và lưu trữ hình ảnh: Nhiều loại công cụ đo lường (bao gồm khoảng cách, góc, góc giữa hai đường, hình chữ nhật, khoảng cách điểm-đường, hình elip, đa giác, khoảng cách song song, cung ba điểm, vòng tròn ba điểm, v.v.), khả năng vẽ mũi tên, chú thích văn bản, thêm đường phụ, chỉnh sửa độ rộng đường, nhiều đơn vị chiều dài để chọn, nhiều tùy chọn cho màu phông, kích thước và kiểu dữ liệu đo lường, và khả năng tổng hợp và xuất dữ liệu kiểm tra sang Excel.

lChức năng phân tích tổ chức: Các mô-đun tiêu chuẩn phát hiện trong thư viện phần mềm đa dạng, bao gồm các tiêu chuẩn phân tích tổ chức như GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Các số tiêu chuẩn trong thư viện phần mềm được nâng cấp và các tiêu chuẩn mới có thể được nâng cấp miễn phí. Nó có ba chức năng đánh giá kim loại học: tự động, so sánh và hỗ trợ. Thuận tiện, đơn giản và nhanh chóng khi sử dụng, với các phép đo chính xác và đáng tin cậy.

lTính năng tùy chỉnh nâng cao:Tùy chỉnh các chức năng điều khiển bàn di chuyển động của kính hiển vi, đồng tiêu hình ảnh, ánh sáng 3D, cơ sở dữ liệu hình ảnh, v.v.

lMẫu báo cáo đa dạng: Tự động tạo báo cáo phân tích cấu trúc kim loại học với cả văn bản và hình ảnh, và bạn có thể chọn tạo kiểu báo cáo một mô-đun hoặc nhiều mô-đun. Mẫu báo cáo có thể được chỉnh sửa để thêm nội dung như logo doanh nghiệp, tên công ty và quy trình kiểm tra. Mẫu báo cáo độc quyền có thể được tùy chỉnh theo yêu cầu.

lChức năng phân tích tổ chức AI:Mô-đun phân tích tổ chức AI có thể tùy chỉnh sử dụng trí tuệ nhân tạo để hoàn thành toàn bộ quy trình phân tích và kiểm tra cấu trúc vi mô, tự động nhận dạng và phân tích cấu trúc vi mô của vật liệu, với quy trình vận hành đơn giản, giảm cường độ lao động và cải thiện hiệu quả kiểm tra vật liệu.

lThư viện bản vẽ tiêu chuẩn quốc gia:Chứa hàng trăm bản vẽ tiêu chuẩn quốc gia để khách hàng học hỏi và tham khảo.

lChức năng mở rộng độ sâu trường EDF:Đối với các mẫu không thể lấy nét đồng đều do chuẩn bị mẫu không đều, phần mềm cung cấp chức năng chụp EDF động. Bằng cách điều chỉnh bánh xe lấy nét mịn của trục Z của kính hiển vi, các chi tiết rõ ràng trong mẫu sẽ liên tục được thêm vào cửa sổ hiển thị EDF động để cập nhật động. Phần mềm tự động ghi lại các hình ảnh rõ ràng ở các độ sâu trường khác nhau và hợp nhất chúng thành một hình ảnh rõ ràng duy nhất.

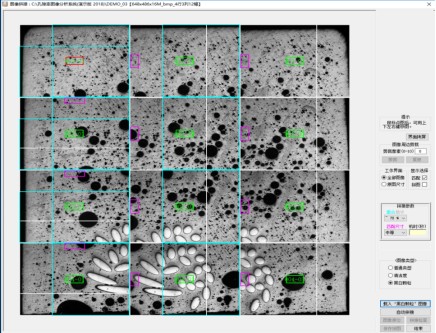

lChức năng ghép ảnh: Đối với khách hàng cần phát hiện trường nhìn lớn hơn, phần mềm cung cấp chức năng ghép ảnh. Người dùng có thể di chuyển bàn X-Y của kính hiển vi để đáp ứng nhu cầu chụp ảnh với trường nhìn lớn hơn, do đó giải quyết tình trạng không thể chụp ảnh do trường nhìn của kính hiển vi không đủ. Sau khi thiết lập các thông số ghép và loại hình ảnh, nhấp vào "Tự động ghép" để tự động hoàn thành ghép ảnh.

Trích đoạn từ các mô-đun thông dụng của Phần mềm phân tích kim loại học FMIA2025:
