Tổng quan sản phẩm

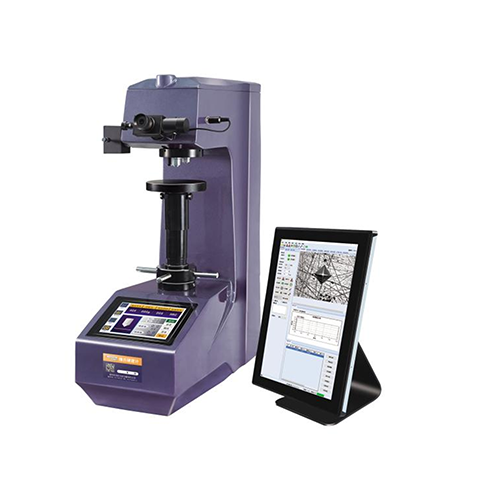

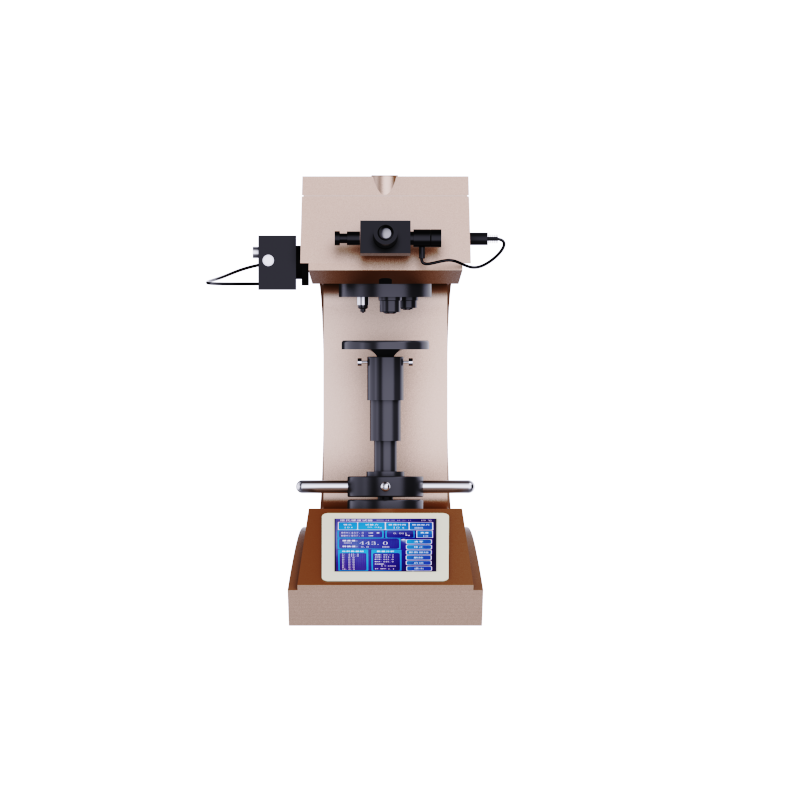

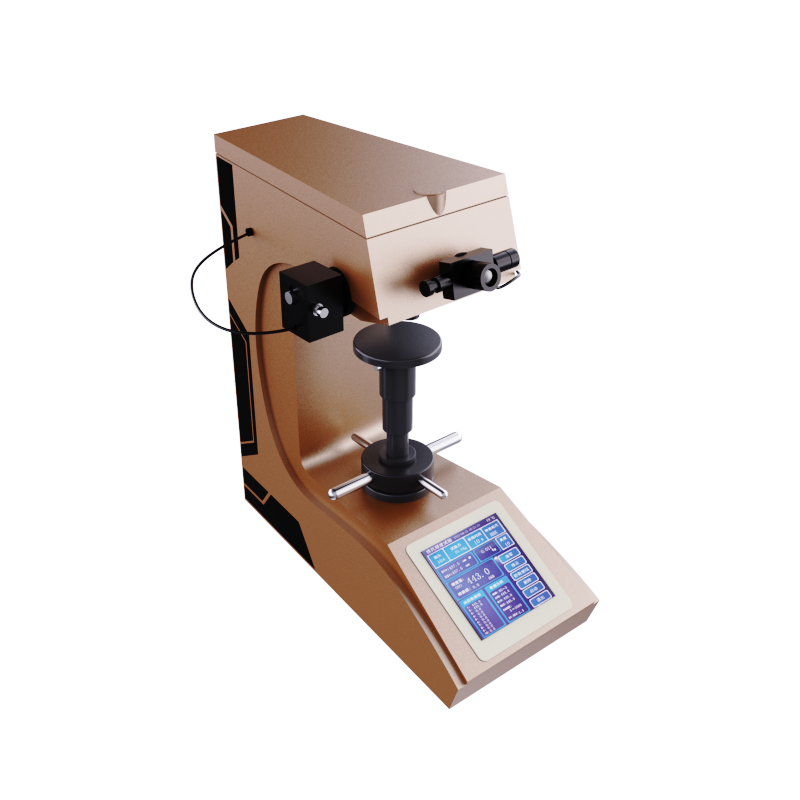

Máy đo độ cứng Vickers màn hình cảm ứng kép tự động VHVS-5 / 10 / 30 / 50 AET, máy chủ máy đo độ cứng sử dụng màn hình cảm ứng 8 inch và bộ xử lý ARM tốc độ cao, được trang bị máy tính bảng 15 inch, máy chủ máy đo độ cứng điều khiển bằng máy tính để hoàn thành mọi thao tác, thực hiện cài đặt thông số, kết quả hiển thị trực quan hơn, thao tác thuận tiện hơn, đồng thời tránh nguồn sáng của kính hiển vi kích thích mắt và mỏi mắt, giảm lỗi đo.

Giới thiệu sản phẩm

• Thân máy bay sử dụng khuôn đúc chính bằng gang chất lượng cao, kết hợp với quy trình xử lý sơn xe, hình dạng tròn đẹp mắt;

• Hệ thống nâng trục vít tuabin cải thiện độ ổn định và độ chính xác của thử nghiệm, không cần phải lấy nét lại sau khi thử nghiệm;

• Được trang bị chức năng tháp pháo tự động, đo lường độ nét cao và kết hợp quan sát-vật kính kép, kết hợp với bộ mã hóa chiều dài tích hợp của kính hiển vi độ nét cao, để đạt được đường chéo của phép đo vết lõm chỉ bằng một nút bấm, giảm thiểu tốt hơn sự can thiệp của con người khi vận hành và lỗi đọc;

• Hệ thống điều khiển số tiện lợi, có thể tự động thực hiện chuyển đổi đơn vị thước đo độ cứng đầy đủ;

• Giá trị độ cứng tối đa và tối thiểu có thể được thiết lập và khi giá trị thử nghiệm vượt quá phạm vi thiết lập, tiếng bíp sẽ phát ra;

• Với chức năng hiệu chỉnh giá trị độ cứng của phần mềm, có thể trực tiếp hiệu chỉnh giá trị độ cứng trong một phạm vi nhất định;

• Với chức năng cơ sở dữ liệu, dữ liệu thử nghiệm có thể tự động lưu theo nhóm, mỗi nhóm có thể lưu 10 dữ liệu, có thể lưu hơn 2.000 dữ liệu;

• Với chức năng hiển thị đường cong giá trị độ cứng, hiển thị trực quan sự thay đổi của giá trị độ cứng;

• Hệ thống xử lý hình ảnh CCD tùy chọn và đầu đo áp suất NUS tùy chọn để đo độ cứng Nusi;

• Cấu hình máy in Bluetooth không dây và có thể xuất dữ liệu qua giao diện RS232 và USB (tùy chọn);

• Độ chính xác phù hợp với GB / T4340.2, ISO6507-2 và ASTM E92.

Giới thiệu CCD

• Hai loại hiệu chuẩn: hiệu chuẩn quang học, hiệu chuẩn khối độ cứng (thủ công/tự động). Khối độ cứng hỗ trợ nhiều phép đo trung bình, hiệu chuẩn khối-phân đoạn chuẩn tùy ý.

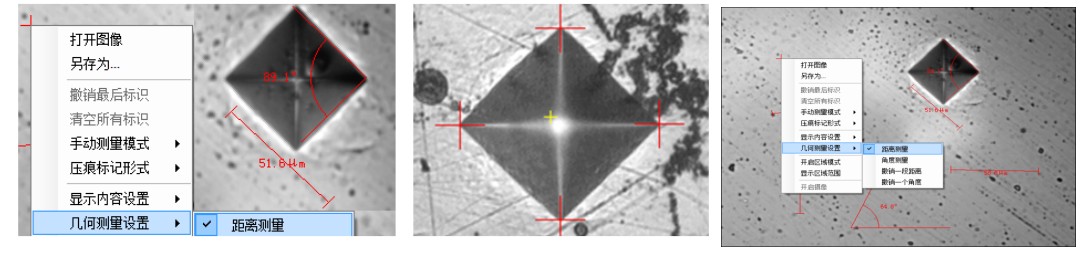

• Ngoài phép đo tự động, còn có ba phép đo thủ công: phép đo bốn cạnh, phép đo đường chéo và phép đo bốn điểm (thứ tự lựa chọn bốn verx có thể tùy ý).

• Có ba dạng đánh dấu thụt lề được hỗ trợ: "khung hình chữ nhật", "Chữ thập đỏ" và "hình tròn".

• Trong quá trình đo thủ công, máy có chức năng phóng đại để tìm vị trí đỉnh lõm; chức năng phím tắt độc đáo để di chuyển nhanh đến đỉnh đã chọn, giúp thao tác đo hiệu quả hơn.

• Cung cấp khoảng cách pixel so với khoảng cách vật lý cho đường chéo thụt lề và tính toán các giá trị HV/HK dưới tải trọng hiện tại theo thời gian thực.

• Hỗ trợ nhiều loại thiết bị thu video, độ phân giải: 1,3 triệu, 5 triệu máy ảnh kỹ thuật số; tiêu chuẩn với 5 triệu, hiển thị video lõm trên máy tính, có thể chụp, lưu trữ hình ảnh. Có thể hiển thị và cập nhật trạng thái của máy đo độ cứng hiện tại theo thời gian thực: đầu áp suất hiện tại / mục tiêu, thời gian lưu, lực tải, v.v.

• Khoảng cách giữa hai điểm có thể được đo thủ công; nhiều khoảng cách có thể được hiển thị cùng lúc trên video hoặc hình ảnh.

• Phần mềm sẽ tự động chọn hệ số hiệu chuẩn tốt nhất cho các độ phân giải, ống kính vật kính và tải khác nhau.

• Tất cả thông tin điểm kiểm tra có thể được xác định riêng lẻ hoặc theo yêu cầu của khách hàng. Thông tin nhận dạng điểm kiểm tra sẽ được hiển thị trong bảng trình tự giá trị kiểm tra và bản đồ thụt lề để dễ dàng truy vấn. Chức năng này rất quan trọng cho việc phân tích và xử lý tiếp theo.

• Theo tiêu chuẩn chuyển đổi độ cứng của GB, DIN, ISO, ASTM, v.v., Vickers HV, HK, HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK, bề mặt Rocker: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBS, HBW, v.v.

• Khi đo chuỗi đường dẫn lớp cứng, có một số chế độ khởi tạo linh hoạt để tự động lưu và nhập chuỗi đường dẫn trước đó; đường dẫn đo cũng có thể được lưu trữ tùy ý để tải lại.

• Và giá trị độ sâu tương ứng và đường cong thay đổi độ cứng sẽ được tự động tạo ra.

• Nhiều dữ liệu đo lường; tất cả kết quả có thể được đưa vào báo cáo đồ họa. Nội dung và định dạng báo cáo có thể được thiết lập linh hoạt để tự động tạo tài liệu Word và Excel.

• Có thể thiết lập mật khẩu và quyền quản trị: người vận hành thông thường chỉ có thể đo độ cứng theo cài đặt đã thiết lập.

• Mỗi công cụ chuyển đổi giá trị độ cứng tiêu chuẩn được tích hợp sẵn có thể tự động chuyển đổi giá trị độ cứng đã đo theo bảng và đưa vào bảng kết quả.

• Phần mềm được cung cấp với: phiên bản tiếng Trung hoặc phiên bản tiếng Anh.

Phạm vi ứng dụng

1. Kim loại đen, kim loại màu, tấm IC, lớp phủ bề mặt, kim loại nhiều lớp;

2. Thủy tinh, gốm sứ, mã não, đá quý, nhựa mỏng, v.v.;

3. Kiểm tra độ cứng của độ sâu và độ dốc của lớp cacbon hóa và lớp tôi.

4. Thích hợp để đo độ cứng Vionchier ở kích thước vi mô chính xác của mặt phẳng song song, các bộ phận nhỏ và siêu mỏng.

Thông số kỹ thuật

Cấu hình tiêu chuẩn của phụ kiện

Bố cục chuẩn CCD

Cấu hình trên là cấu hình tiêu chuẩn. Sản phẩm thực tế phải tuân theo các đối tượng vật lý.
