Tổng quan sản phẩm

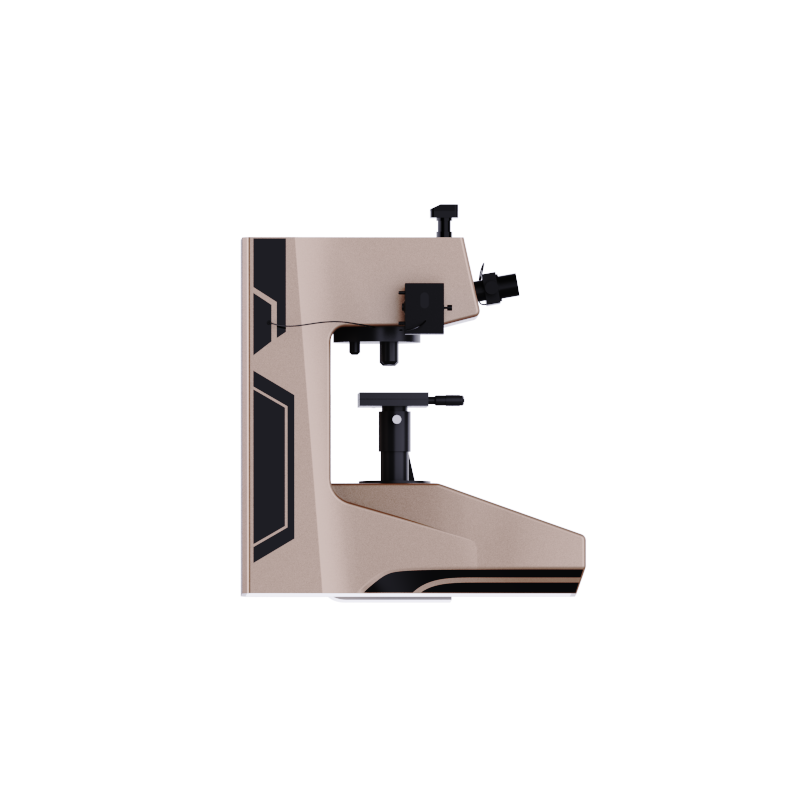

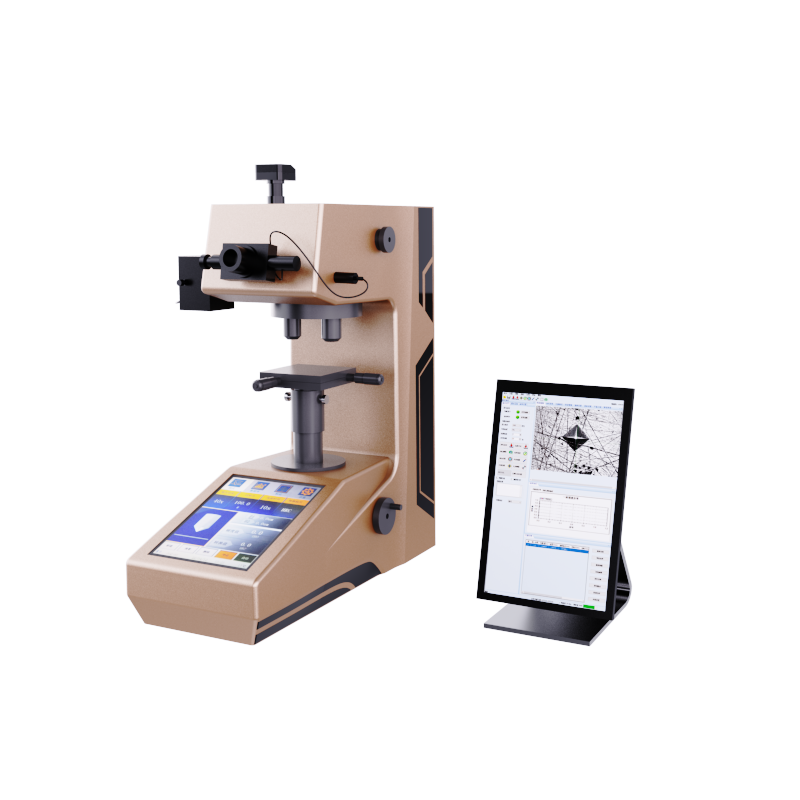

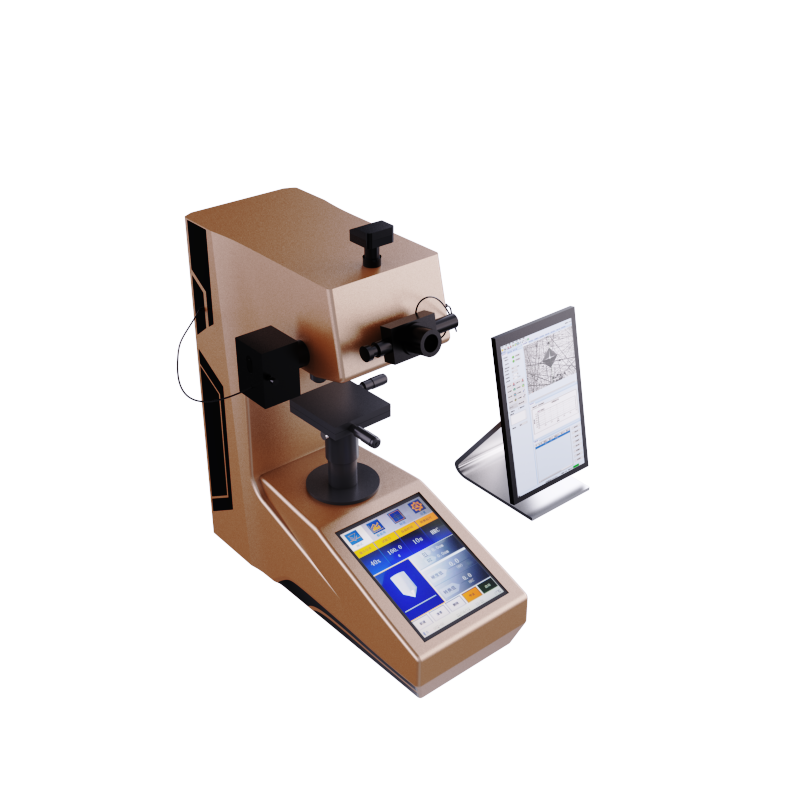

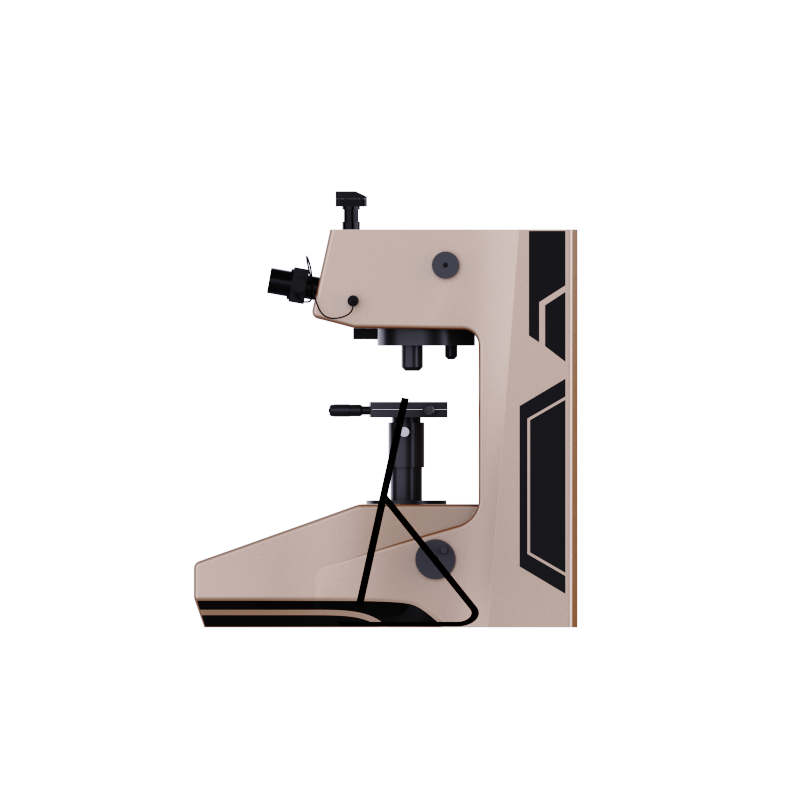

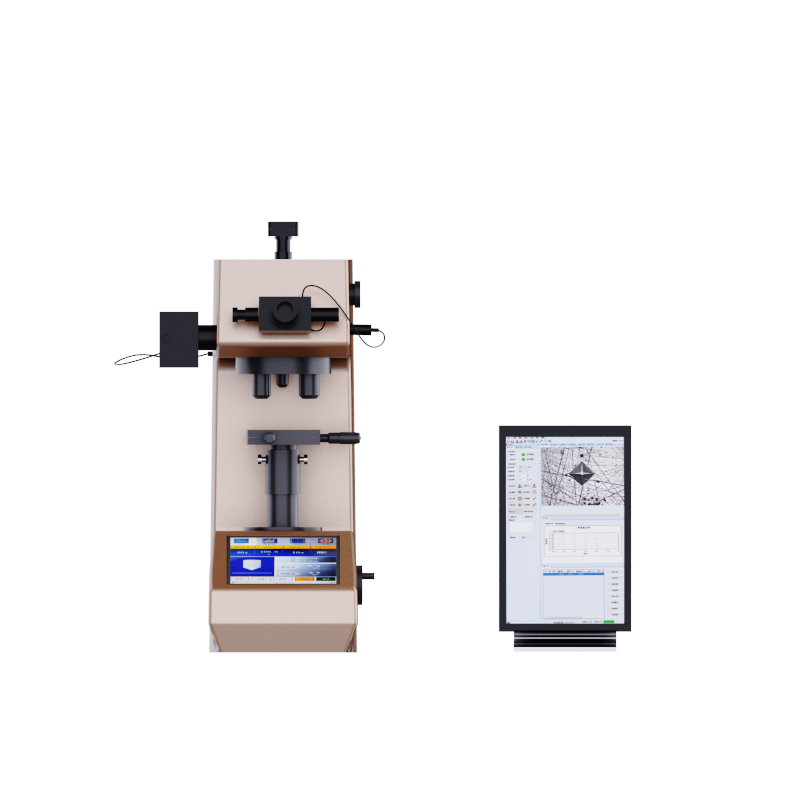

VHVS-1000AT là máy kiểm tra độ cứng Vickers màn hình cảm ứng kép tự động. Máy chủ kiểm tra độ cứng có màn hình cảm ứng 8 inch và bộ xử lý ARM tốc độ cao, được trang bị máy tính bảng 15 inch. Máy tính điều khiển mọi hoạt động của máy kiểm tra độ cứng, giúp cài đặt thông số và hiển thị kết quả trực quan hơn, thao tác thuận tiện hơn, đồng thời tránh gây kích ứng mắt và mỏi mắt do nguồn sáng của kính hiển vi, do đó giảm lỗi đo lường.

Tính năng sản phẩm

• Thân máy được đúc bằng gang chất lượng cao trong một quy trình đúc duy nhất và được xử lý bằng sơn ô tô, tạo nên vẻ ngoài bóng bẩy và thẩm mỹ.

• Hệ thống nâng trục vít tuabin cải thiện đáng kể độ ổn định và độ chính xác của thử nghiệm, loại bỏ nhu cầu phải lấy nét lại sau khi hoàn tất thử nghiệm.

• Được trang bị chức năng tháp pháo tự động, đo lường và quan sát độ nét cao, kết hợp vật kính kép và thị kính đo độ nét cao với bộ mã hóa chiều dài tích hợp, thực hiện phép đo đường chéo lõm chỉ bằng một lần chạm, giúp giảm hiệu quả sự can thiệp của con người khi vận hành và lỗi đọc.

• Hệ thống điều khiển số tiện lợi có khả năng tự động chuyển đổi đơn vị cho toàn bộ thang đo độ cứng.

• Nó cho phép thiết lập giá trị độ cứng tối đa và tối thiểu, phát ra tiếng bíp khi giá trị thử nghiệm vượt quá phạm vi cài đặt.

• Nó có chức năng hiệu chỉnh giá trị độ cứng bằng phần mềm, cho phép hiệu chỉnh trực tiếp giá trị độ cứng trong một phạm vi nhất định.

• Nó có chức năng cơ sở dữ liệu để tự động nhóm và lưu trữ dữ liệu thử nghiệm, với mỗi nhóm có khả năng lưu trữ 10 tập dữ liệu, tổng cộng hơn 2000 tập dữ liệu. Nó có chức năng hiển thị đường cong giá trị độ cứng, hiển thị trực quan các thay đổi về giá trị độ cứng.

• Có sẵn hệ thống xử lý hình ảnh CCD tùy chọn cũng như đầu đo Rockwell tùy chọn để đo độ cứng Rockwell.

• Được trang bị máy in Bluetooth không dây và có khả năng xuất dữ liệu qua giao diện RS232, USB (tùy chọn).

• Độ chính xác tuân thủ các tiêu chuẩn GB/T4340.2, ISO6507-2 và ASTM E384.

Giới thiệu CCD

• Hai loại hiệu chuẩn: hiệu chuẩn quang học, hiệu chuẩn khối độ cứng (thủ công/tự động). Khối độ cứng hỗ trợ nhiều phép tính trung bình và bất kỳ số lượng hiệu chuẩn phân đoạn khối tiêu chuẩn nào để đo lường tối ưu.

• Ngoài phép đo tự động, còn có ba loại phép đo thủ công: phép đo bốn cạnh, phép đo đường chéo và phép đo bốn điểm (thứ tự chọn bốn điểm có thể tùy ý).

• Hỗ trợ ba dạng dấu thụt lề: "hình hộp chữ nhật", "hình chữ thập đỏ" và "hình tròn".

• Trong quá trình đo thủ công, máy có chức năng kính lúp để dễ dàng xác định vị trí đỉnh lõm; chức năng phím tắt độc đáo để di chuyển nhanh các đỉnh đã chọn, giúp thao tác đo hiệu quả hơn.

• Cung cấp khoảng cách điểm ảnh và khoảng cách vật lý của đường chéo thụt lề và tính toán giá trị HV/HK dưới tải trọng hiện tại theo thời gian thực.

• Hỗ trợ nhiều thiết bị quay video có độ phân giải từ 1,3 triệu đến 5 triệu pixel trên máy ảnh kỹ thuật số; 5 triệu pixel là chuẩn, hiển thị video thụt lề trên máy tính, nơi hình ảnh có thể được chụp và lưu trữ.

• Máy có thể hiển thị và cập nhật trạng thái hiện tại của máy kiểm tra độ cứng theo thời gian thực: đầu đo/vật kính hiện tại, thời gian giữ và kích thước tải trọng được áp dụng, v.v.

• Có thể đo thủ công khoảng cách giữa hai điểm; nhiều nhóm khoảng cách cũng có thể được hiển thị đồng thời trên video hoặc hình ảnh.

• Tự động chọn hệ số hiệu chuẩn tốt nhất cho các độ phân giải, mục tiêu và tải trọng khác nhau.

• Tất cả thông tin điểm kiểm tra có thể được xác định riêng biệt hoặc theo yêu cầu của khách hàng. Thông tin nhận dạng của điểm kiểm tra sẽ được hiển thị trong danh sách trình tự giá trị kiểm tra và sơ đồ thụt lề, tạo điều kiện thuận lợi cho việc truy vấn. Tính năng này rất cần thiết cho việc phân tích và xử lý tiếp theo.

• Theo tiêu chuẩn chuyển đổi độ cứng GB, DIN, ISO, ASTM và các tiêu chuẩn khác, nó có thể đạt được sự chuyển đổi lẫn nhau giữa Vickers HV, Knoop HK, Rockwell HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK, bề mặt Rockwell HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, Brinell HBS, Brinell HBW và các giá trị độ cứng khác.

• Khi đo trình tự đường dẫn của các lớp cứng, có nhiều chế độ thiết lập khởi tạo linh hoạt tự động lưu và nhập trình tự đường dẫn trước đó; đường dẫn đo cũng có thể được lưu để tải lại bất kỳ lúc nào.

• Kết quả trình tự đường dẫn đo tự động tạo ra các giá trị độ sâu lớp cứng tương ứng và biểu đồ đường cong thay đổi độ cứng.

• Có thể chọn nhiều chế độ phân tích khác nhau cho dữ liệu đo lường; tất cả kết quả có thể được đưa vào báo cáo đồ họa. Nội dung và định dạng báo cáo có thể được thiết lập linh hoạt và các tài liệu Word và Excel có thể được tạo tự động.

• Có thể thiết lập mật khẩu và quyền quản lý: người vận hành thông thường chỉ có thể thực hiện phép đo độ cứng theo các cài đặt được thiết lập trước.

• Công cụ chuyển đổi giá trị độ cứng tiêu chuẩn tích hợp có thể tự động chuyển đổi các giá trị độ cứng đã đo theo bảng và đưa chúng vào bảng kết quả.

• Phần mềm này cung cấp cả phiên bản tiếng Trung và tiếng Anh.

Phạm vi ứng dụng

1. Kim loại đen, kim loại màu, tấm IC, lớp phủ bề mặt và kim loại nhiều lớp.

2. Thủy tinh, gốm sứ, mã não, đá quý, nhựa mỏng, v.v.

3. Kiểm tra độ cứng theo chiều sâu và độ dốc của lớp thấm cacbon và tôi.

4. Thích hợp để đo độ cứng Vickers siêu nhỏ chính xác của các mặt phẳng song song, các bộ phận nhỏ và các thành phần siêu mỏng.

Thông số kỹ thuật

Cấu hình tiêu chuẩn của phụ kiện

Cấu hình chuẩn của CCD

Cấu hình trên là cấu hình tiêu chuẩn. Sản phẩm thực tế phải tuân theo các đối tượng vật lý.
