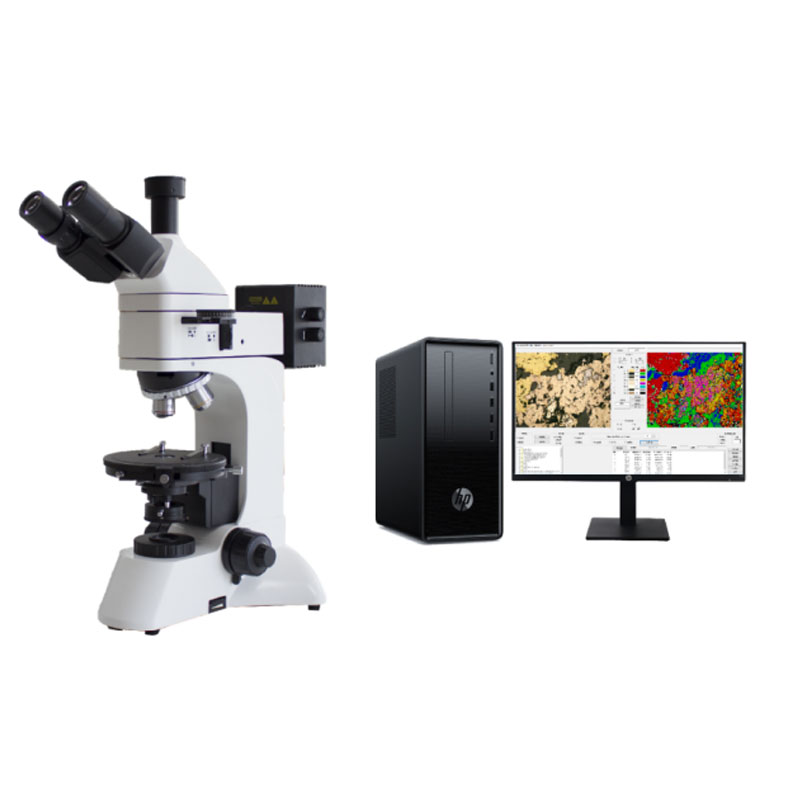

Tổng quan về Kính hiển vi phân cực truyền-phản xạ FPL-3230

   Kính hiển vi phân cực truyền-phản xạ FPL-3230 là một thiết bị thiết yếu để nghiên cứu và xác định các chất lưỡng chiết bằng cách sử dụng đặc tính phân cực của ánh sáng. Nó cho phép người dùng thực hiện quan sát ánh sáng phân cực phẳng, quan sát ánh sáng phân cực chéo và quan sát hình nón. Được ứng dụng rộng rãi trong các lĩnh vực nghiên cứu và kiểm tra như địa chất, hóa học, y học và dược phẩm, nó cũng có thể được sử dụng để quan sát pha tinh thể của vật liệu polymer lỏng, polymer sinh học và vật liệu tinh thể lỏng. Đây là một công cụ lý tưởng cho nghiên cứu và giảng dạy tại các cơ quan nghiên cứu khoa học và các trường đại học.

Đặc điểm hiệu suất của Kính hiển vi phân cực truyền-phản xạ FPL-3230

lÁp dụng hệ thống quang học vô hạn và thiết kế chức năng mô-đun.

lTrang bị các vật kính phẳng không ứng suất với khoảng cách làm việc dài vô hạn.

lỐng quan sát bản lề: Ống quan sát ba mắt với điều chỉnh độ tụ một mắt, nghiêng 30°. Nó cho phép chụp ảnh truyền ánh sáng 100% và có thể kết nối với các thiết bị camera.

lThị kính: Thị kính phẳng trường rộng WF10X với trường nhìn φ22mm, cung cấp không gian quan sát rộng và phẳng.

lVật kính: Vật kính tiêu sắc phẳng không ứng suất (không có lam kính) với tâm điều chỉnh, đảm bảo sự trùng khớp giữa tâm vật kính và tâm bàn quay.

lCơ chế lấy nét thô và tinh đồng trục với độ chặt điều chỉnh được và thiết bị khóa giới hạn. Giá trị chia độ lấy nét tinh là 2μm.

lThiết bị quan sát phân cực có thể di chuyển vào hoặc ra khỏi đường quang học. Cả bộ phân cực và bộ phân tích đều có thể xoay 360°.

lBàn quay với thang chia độ 360°, giá trị chia độ vernier 6', tâm điều chỉnh được và thiết bị khóa. Hành trình hiệu dụng dọc của bàn có thể đạt 30mm.

lNguồn điện áp rộng (85-265V 50/60Hz). Chiếu sáng bằng đèn halogen 6V30W với độ sáng điều chỉnh được.

lBộ phân tích trượt: Xoay 360° với thang chia độ và vernier tinh.

lỐng trung gian: Tích hợp thấu kính Bertrand đẩy-kéo với tâm điều chỉnh được.

lBàn: Bàn quay với thang chia độ 360°, giá trị chia độ vernier 6', tâm điều chỉnh được và thiết bị khóa. Hành trình hiệu dụng dọc của bàn có thể đạt 30mm.

lHệ thống chiếu sáng truyền qua: Đèn halogen 6V30W với độ sáng điều chỉnh, mang lại hiệu ứng trường nhìn sáng và rõ ràng.

lBộ phân cực: Hướng phân cực xoay 360° với bốn vị trí bánh răng 0°, 90°, 180° và 270°, đặt dưới màng chắn khẩu độ.

lHệ thống chiếu sáng phản xạ: Đèn halogen 6V30W với độ sáng điều chỉnh. Tích hợp màng chắn trường và màng chắn khẩu độ. Bộ phân cực trượt với xoay 360°. Phương pháp thay bóng đèn đơn giản và nhanh chóng, có thể thực hiện mà không cần bất kỳ công cụ nào.

Thông số kỹ thuật của Kính hiển vi phân cực truyền-phản xạ FPL - 3230

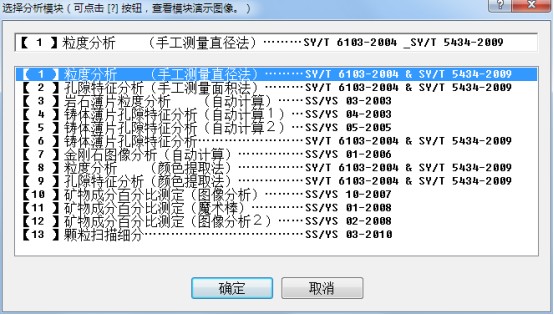

Phần mềm Kính hiển vi đá (Phân cực)

Phân tích hình ảnh

【1】 Phân tích kích thước hạt (Phương pháp đo đường kính thủ công) ………SY/T 6103-2004 & SY/T 5434-2009

lĐo đường kính hạt bằng cách kéo chuột; tính toán đường kính tối đa, tối thiểu và trung bình; tự động tạo 4 loại đường cong bao gồm đường cong tích lũy điều chỉnh, đường cong tích lũy tuyến tính, biểu đồ tần suất và đường cong tần suất; quá trình đo có thể được lưu và tải.

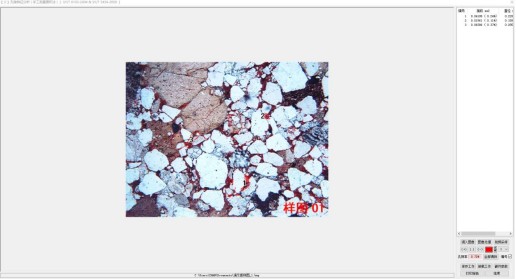

lGiao diện phân tích

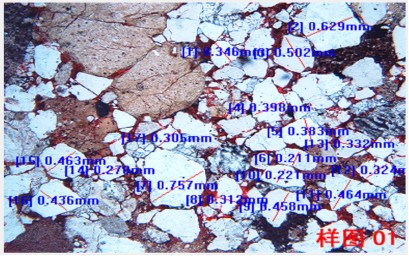

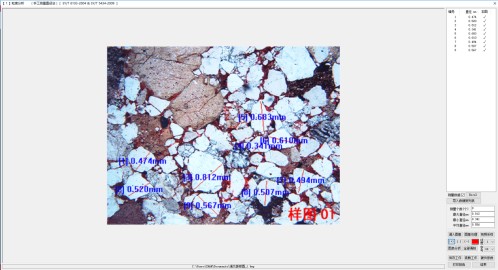

lẢnh chụp màn hình đo lường

lDữ liệu phân tích

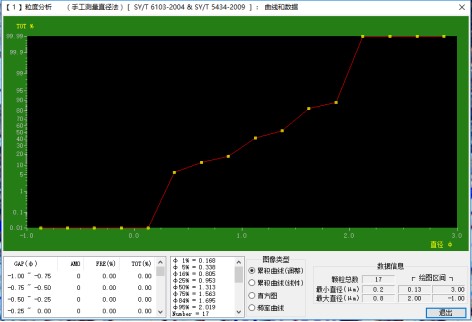

lBiểu đồ thống kê dữ liệu

(Lưu công việc hiện tại dưới dạng tệp)

【2】 Phân tích đặc điểm lỗ xốp (Phương pháp đo diện tích thủ công) ………SY/T 6103-2004 & SY/T 5434-2009

lVẽ đường viền diện tích lỗ xốp bằng cách kéo chuột để thu được diện tích lỗ xốp, phần mềm tự động tính toán độ xốp; quá trình đo có thể được lưu và tải.

lGiao diện phân tích

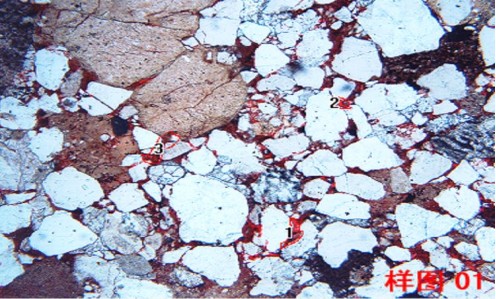

lẢnh chụp màn hình quá trình đo

(Lưu công việc hiện tại dưới dạng tệp)

【3】 Phân tích kích thước hạt mẫu đá mỏng (Tính toán tự động) ………SS/YS 03-2003

lChọn màu sắc của các hạt cần phân tích trên hình ảnh bằng chuột (tối đa 6 màu), sau đó đặt các tham số tìm kiếm để xác định các hạt mục tiêu và tính toán tỷ lệ phần trăm hạt. Đồng thời, nó tự động tính toán một loạt dữ liệu bao gồm tổng số hạt, đường kính hạt trung bình, diện tích mặt cắt ngang trung bình, chiều dài cắt ngang trung bình, đường kính Feret, đường kính tối thiểu, đường kính tối đa, chiều dài trục nhỏ trung bình và tỷ lệ hạt có tỷ lệ khung hình lớn hơn 0.5.

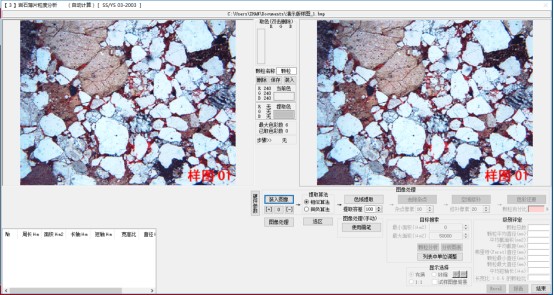

lGiao diện phân tích

lNhấp vào hình ảnh để chọn màu

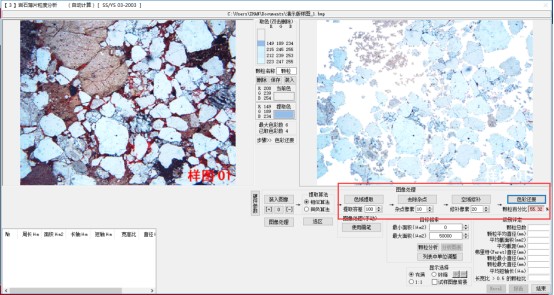

lThực hiện xử lý tương ứng trên hình ảnh theo yêu cầu

lNhấp "Phân tích hạt" để xử lý hình ảnh

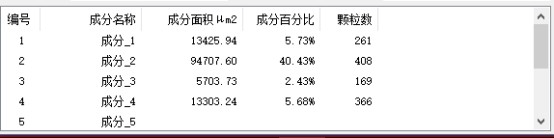

lDữ liệu phân tích

【4】 Phân tích đặc điểm lỗ xốp mẫu mỏng đúc (Tính toán tự động 1) ………SS/YS 04-2003

lChọn màu sắc của các lỗ xốp trên hình ảnh bằng chuột, sau đó đặt các tham số tìm kiếm để xác định các lỗ xốp mục tiêu. Phần mềm sẽ tự động tính toán độ xốp, cũng như một loạt giá trị bao gồm tổng số lỗ xốp, bán kính lỗ xốp tối đa, bán kính lỗ xốp tối thiểu và bán kính lỗ xốp trung bình.

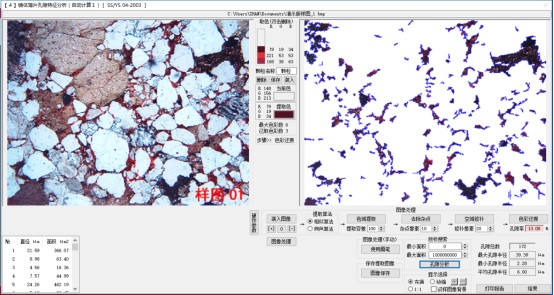

lGiao diện phân tích

lDữ liệu phân tích

【5】Phân tích đặc điểm lỗ xốp mẫu mỏng đúc (Tính toán tự động 2) ………SS/YS 05-2005

lChọn màu sắc của các lỗ xốp trên hình ảnh bằng chuột, sau đó đặt các tham số tìm kiếm để xác định các lỗ xốp. Phần mềm sẽ tự động tính toán độ xốp, cũng như một loạt giá trị bao gồm tổng số lỗ xốp, bán kính lỗ xốp tối đa, bán kính lỗ xốp tối thiểu và bán kính lỗ xốp trung bình.

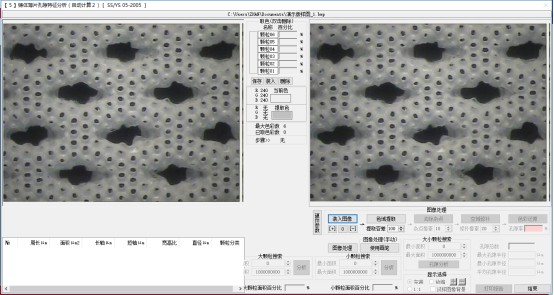

lGiao diện phân tích

【6】Phân tích đặc điểm lỗ xốp mẫu mỏng đúc ………SY/T 6103-2004 & SY/T 5434-2009

lChọn màu sắc của các lỗ xốp trên hình ảnh bằng chuột, sau đó đặt các tham số tìm kiếm để xác định các lỗ xốp. Phần mềm sẽ tự động tính toán độ xốp, cũng như một loạt giá trị bao gồm tổng số lỗ xốp, bán kính lỗ xốp tối đa, bán kính lỗ xốp tối thiểu và bán kính lỗ xốp trung bình.

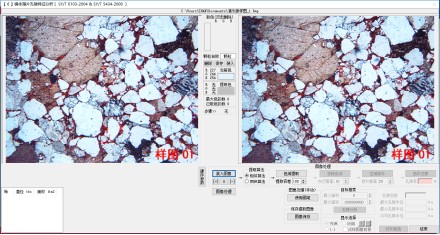

lGiao diện phần mềm

lDữ liệu đã phân tích

【7】Phân tích hình ảnh kim cương (Tính toán tự động) ………SS/YS 01-2006

lChọn màu sắc mục tiêu trên hình ảnh bằng chuột, sau đó đặt các tham số tìm kiếm để xác định các hạt kim cương. Phần mềm sẽ tự động tính toán tỷ lệ phần trăm diện tích kim cương, cũng như một loạt giá trị bao gồm tổng số lỗ xốp, bán kính lỗ xốp tối đa, bán kính lỗ xốp tối thiểu và bán kính lỗ xốp trung bình.

lGiao diện phần mềm

lDữ liệu đã phân tích

【8】Phân tích kích thước hạt (Phương pháp trích xuất màu) ………SY/T 6103-2004 & SY/T 5434-2009

lChọn màu sắc của các hạt cần phân tích trên hình ảnh bằng chuột (tối đa 6 màu), sau đó đặt các tham số tìm kiếm để xác định các hạt mục tiêu và tính toán tỷ lệ phần trăm hạt. Đồng thời, nó tự động tính toán một loạt giá trị bao gồm tổng số hạt, đường kính trung bình, diện tích mặt cắt ngang trung bình, chiều dài cắt ngang trung bình, đường kính Feret và các tham số liên quan khác.

lGiao diện phần mềm

lDữ liệu đã phân tích

【9】Phân tích đặc điểm lỗ xốp (Phương pháp trích xuất màu) ………SY/T 6103-2004 & SY/T 5434-2009

lChọn màu sắc của các lỗ xốp cần phân tích trên hình ảnh bằng chuột (tối đa 6 màu), sau đó đặt các tham số tìm kiếm để xác định các lỗ xốp mục tiêu và tính toán độ xốp. Đồng thời, nó tự động tính toán một loạt giá trị bao gồm tổng số lỗ xốp, bán kính lỗ xốp tối đa, bán kính lỗ xốp tối thiểu, bán kính lỗ xốp trung bình và các tham số liên quan khác.

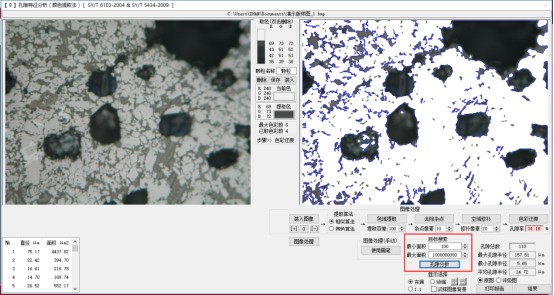

lGiao diện phân tích

【10】Xác định tỷ lệ phần trăm thành phần khoáng vật (Phân tích hình ảnh) ………SS/YS 10-2007

lChọn màu sắc của 8 loại thành phần bằng chuột và đặt dung sai cho từng thành phần. Dựa trên các dữ liệu này, phần mềm xác định các cấu trúc tương ứng trên hình ảnh và tính toán diện tích và tỷ lệ phần trăm diện tích của chúng. Nó hỗ trợ cả phân tích hình ảnh đơn lẻ và phân tích hàng loạt tất cả các hình ảnh trong một thư mục được chỉ định.

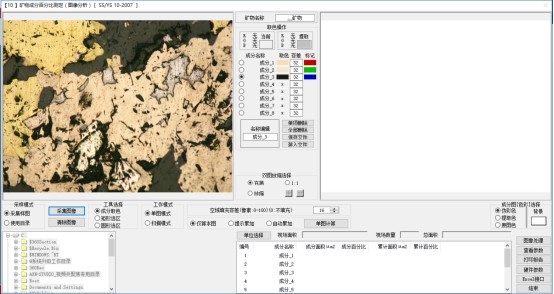

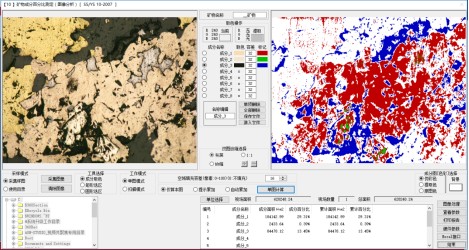

lGiao diện phân tích

lNhấp vào thành phần tương ứng và chọn màu của nó trên hình ảnh.

lNhấp vào"Tính toán hình ảnh đơn" để thực hiện phân tích.

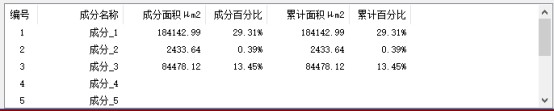

lDanh sách dữ liệu

【11】Xác định tỷ lệ phần trăm thành phần khoáng vật (Cây đũa thần) ………SS/YS 01-2008

lChọn các cấu trúc cần phân tích trên hình ảnh đá bằng công cụ cây đũa thần, phần mềm sẽ tính toán diện tích và tỷ lệ phần trăm diện tích của chúng.

lGiao diện phân tích

lDanh sách dữ liệu đã phân tích

【12】Xác định tỷ lệ phần trăm thành phần khoáng vật (Phân tích hình ảnh 2) ………SS/YS 02-2008

lChọn màu sắc của 8 loại thành phần bằng chuột và đặt dung sai cho từng thành phần. Dựa trên các dữ liệu này, phần mềm xác định các cấu trúc tương ứng trên hình ảnh và tính toán diện tích và tỷ lệ phần trăm diện tích của chúng.

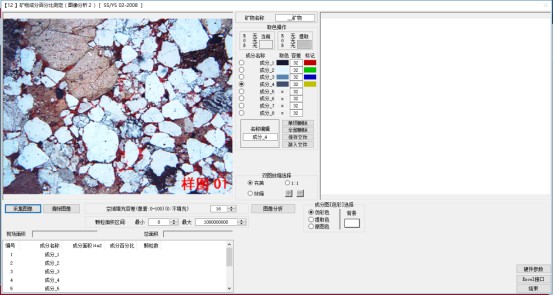

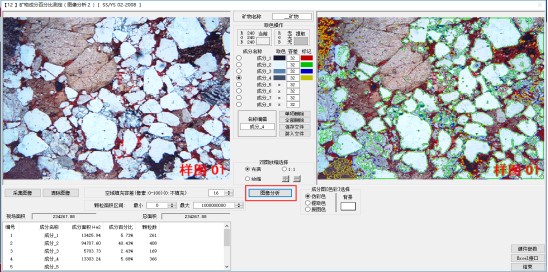

lGiao diện phân tích

lNhấp vào thành phần tương ứng và chọn màu của nó trên hình ảnh.

lNhấp vào"Phân tích hình ảnh" để xử lý hình ảnh

lDanh sách dữ liệu đã phân tích
