FCM5000W Computer-type Gold-phase Microscope Overview

FCM5000W Computer-type gold phase microscope là kính hiển vi pha vàng ba mắt đảo ngược, sử dụng hệ thống quang học vô hạn tuyệt vời và khái niệm thiết kế chức năng mô-đun, máy này có chức năng phân cực, quan sát trường mở và các chức năng khác. Thân máy cứng vững chắc và ổn định, thể hiện đầy đủ yêu cầu chống rung của hoạt động kính hiển vi. Thiết kế lý tưởng đáp ứng yêu cầu công thái học giúp thao tác thuận tiện và thoải mái hơn, không gian rộng rãi hơn. Phù hợp cho quan sát vi mô cấu trúc kim loại và hình thái bề mặt. Là dụng cụ lý tưởng cho nghiên cứu kim tương học, khoáng vật học và kỹ thuật chính xác.

Hệthống quan sát

Ống quan sát hai mắt bản lề, nghiêng 45°, thao tác không cần cúi đầu lâu hoặc ngẩng đầu để quan sát, giúp cổ và vai của người vận hành được giải phóng hiệu quả. Thị trường thị kính góc rộng trường phẳng lên đến φ 22mm, giúp quan sát trực quan rộng rãi và thoải mái hơn, có thể thích ứng với nắp mắt cao su.

Bàndịch chuyển cơ khí

Với bàn mang quay tròn tích hợp, cửa sổ quan sát đặc biệt được đặt trên bảng phù hợp cho quan sát vi mô các quy cách khác nhau. Bàn mang quay tròn có thể xoay để đáp ứng yêu cầu kính hiển vi phân cực.

Với ánh sáng Cora, khẩu độ khẩu độ và khẩu độ trường nhìn có thể điều chỉnh thông qua núm xoay để điều chỉnh mượt mà và thoải mái. Bộ phân cực tùy chọn 90 điều chỉnh góc phân cực để quan sát hình ảnh vi mô ở các trạng thái phân cực khác nhau.

Hệthống chiếu sáng

Sử dụng chế độ chiếu sáng Cora, khẩu độ khẩu độ và khẩu độ trường nhìn có thể điều chỉnh đến kích thước khẩu độ thông qua núm xoay để điều chỉnh mượt mà và thoải mái. Bộ phân cực có thể điều chỉnh góc phân cực ở 360° để quan sát hình ảnh vi mô ở các trạng thái phân cực khác nhau.

Cấu hình FCM5000W Computer-type Gold Phase Microscope

         Lưu ý: "" là tiêu chuẩn; "O" là tùy chọn

FMIA2025 Phần mềm phân tích hình ảnh kim tương chính hãng

FMIA2025 Metallographic Image Analysis Software là hệ thống phần mềm phân tích hình ảnh kim tương hoàn toàn mới do công ty chúng tôi phát triển. Chúng tôi phát triển nó bằng cách đầu tiên tích hợp nhu cầu kiểm tra kim tương của các doanh nghiệp đúc hiện tại, nhà sản xuất phụ tùng ô tô, công ty xử lý nhiệt, ngành thép ổ trục, ngành hệ thống điện, ngành phụ tùng đường sắt và các công ty kiểm tra liên quan khác. Sau đó, để cải thiện tỷ lệ sản phẩm đạt tiêu chuẩn và giúp nâng cao năng lực kiểm tra của các phòng thí nghiệm khác nhau, chúng tôi đã thu thập yêu cầu và đề xuất từ các chuyên gia trong các ngành khác nhau, và cuối cùng ra mắt hệ thống này.

Phiên bản FMIA2025 của Phần mềm Phân tích Hình ảnh Kim tương đã được sửa đổi và nâng cấp toàn diện. Hệ thống bao gồm một số lượng lớn các tiêu chuẩn kiểm tra kim tương trong nước và quốc tế, và tích hợp cả chức năng phân tích định lượng và định tính. Nó đã thêm các tính năng mới như tổng hợp độ sâu trường ảnh và ghép nối trường ảnh. Với giao diện ngắn gọn, nó cho phép chụp liên tục nhiều hình ảnh đa trường và phân tích cấu trúc vi mô tập trung của hình ảnh. Thao tác thuận tiện hơn, loại bỏ các bước rườm rà của các phiên bản phần mềm trước đây và giúp kiểm tra nhanh hơn và hiệu quả hơn.

Chúng tôi đã tạo ra một bộ công cụ phân tích kim tương "chuyên nghiệp-chính xác-hiệu quả" hoàn toàn mới để đơn giản hóa phân tích kim tương.

Thư viện tiêu chuẩn quốc gia của hệ thống phần mềm chứa hàng trăm danh mục, về cơ bản bao phủ các tiêu chuẩn kim tương thông dụng và đáp ứng yêu cầu phân tích và kiểm tra kim tương của hầu hết các cơ quan. Các danh mục liên quan có thể được mở theo nhu cầu của các ngành khác nhau để đáp ứng yêu cầu kiểm tra ngành. Tất cả các mô-đun có thể được sử dụng miễn phí trọn đời, và nâng cấp tiêu chuẩn cũng được cung cấp miễn phí trọn đời.

Xem xét việc liên tục tăng thêm vật liệu mới và vật liệu nhập khẩu, đối với các vật liệu và tiêu chuẩn đánh giá chưa được bao gồm trong phần mềm, có thể cung cấp tùy chỉnh bao gồm và nhập riêng.

Ưu điểm sản phẩm và giới thiệu chức năng của FMIA2025 Metallographic Image Analysis Software：

● Chụp hàng loạt, thu thập và lưu trữ hình ảnh video: Nó cung cấp các chức năng xử lý hàng loạt đa hình ảnh như chụp hàng loạt, thiết lập tên hàng loạt, lưu hàng loạt và in cố định phóng đại hàng loạt. Những chức năng này làm cho quy trình kiểm tra mẫu hàng loạt thuận tiện và hiệu quả hơn.

       ● Cài đặt camera: Hỗ trợ điều chỉnh các chức năng bao gồm thời gian phơi sáng, độ lợi, độ sắc nét, độ bão hòa, giá trị gamma, độ tương phản, độ sáng, cân bằng trắng và cân bằng đen.

● Hiệu chuẩn hình ảnh: Chức năng hiệu chuẩn đã được nâng cấp hoàn toàn, cho phép hoàn thành hiệu chuẩn tham số cho tất cả các thấu kính vật chỉ với một cú nhấp chuột. So với phương pháp hiệu chuẩn ban đầu, phương pháp hiệu chuẩn mới thuận tiện và nhanh chóng hơn để vận hành.

● Chức năng xử lý hình ảnh: Bao gồm các chức năng như tách màu, chuyển đổi thang độ xám, phân ngưỡng, xử lý nhị phân, tăng cường hình ảnh, điều chỉnh nghịch đảo, điều chỉnh độ sắc nét, loại bỏ vết xước và vết bẩn, và biểu đồ histogram hình ảnh.

       ● Chức năng in cố định phóng đại: Hỗ trợ các chức năng bao gồm in cố định phóng đại nhiều hình ảnh, đặt tên hình ảnh tùy chỉnh, thiết lập tham số tỷ lệ, xuất sang định dạng PDF/Word/Excel và xem trước khi in.

● Đo lường và lưu trữ hình ảnh: Có sẵn nhiều công cụ đo lường (bao gồm khoảng cách, góc, góc giữa hai đường, hình chữ nhật, khoảng cách từ điểm đến đường, hình elip, đa giác, khoảng cách giữa các đường song song, cung ba điểm, vòng tròn ba điểm, v.v.). Hỗ trợ vẽ mũi tên, thêm chú thích văn bản, chèn đường phụ và điều chỉnh độ rộng đường. Nhiều đơn vị chiều dài có thể chọn; màu sắc, kích thước và kiểu phông chữ cho dữ liệu đo lường cũng có thể tùy chỉnh. Dữ liệu đo lường có thể được tổng hợp và xuất dưới dạng bảng tính Excel.

● Chức năng phân tích cấu trúc vi mô: Thư viện phần mềm cung cấp nhiều mô-đun phát hiện tiêu chuẩn, bao gồm các tiêu chuẩn phân tích cấu trúc vi mô như GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Số tiêu chuẩn trong thư viện phần mềm có thể được cập nhật, và các tiêu chuẩn mới có sẵn để nâng cấp miễn phí. Nó cung cấp ba chức năng đánh giá kim tương: tự động, so sánh và hỗ trợ. Chức năng dễ sử dụng, ngắn gọn, hiệu quả và đảm bảo đo lường chính xác và đáng tin cậy.

● Mô-đun chức năng nâng cao: Chức năng EDF (Extended Depth of Field), Chức năng ghép nối hình ảnh / Chức năng ghép hình ảnh

● Chức năng tùy chỉnh nâng cao: Chức năng điều khiển bàn di chuyển động kính hiển vi tùy chỉnh, chức năng đồng tiêu hình ảnh, chức năng ánh xạ quang học 3D, chức năng cơ sở dữ liệu hình ảnh, v.v.

● Chức năng phân tích cấu trúc vi mô AI: Các mô-đun phân tích cấu trúc vi mô AI tùy chỉnh có sẵn. Nó sử dụng trí tuệ nhân tạo để hoàn thành toàn bộ quy trình phân tích và phát hiện cấu trúc vi mô, cho phép nhận dạng và phân tích tự động cấu trúc vật liệu. Quy trình vận hành đơn giản, giúp giảm cường độ lao động của nhân viên và nâng cao hiệu quả phát hiện vật liệu.

● Thư viện hình ảnh tiêu chuẩn quốc gia: Chứa hàng trăm hình ảnh tiêu chuẩn quốc gia để khách hàng học hỏi và tham khảo.

●Mẫu báo cáo đa dạng: Tự động tạo báo cáo phân tích cấu trúc vi mô kim tương với cả hình ảnh và văn bản. Người dùng có thể chọn tạo định dạng báo cáo với một mô-đun hoặc nhiều mô-đun. Mẫu báo cáo cho phép sửa đổi như thêm logo công ty, tên công ty và quy trình kiểm tra. Có thể tạo mẫu báo cáo tùy chỉnh theo nhu cầu cụ thể.

Thành phần của Hệ thống Phần mềm Phân tích Kim tương Phiên bản FMIA2025:

1. Chương trình phần mềm FMIA2025 (USB Flash Drive);

2.Khóa bảo mật: Loại USB + Xác minh mã động;

3.Tài liệu viết: Hướng dẫn sử dụng (Lưu trữ trên USB Flash Drive);

4.Thước đo micromet: Giá trị chia 0.01mm.

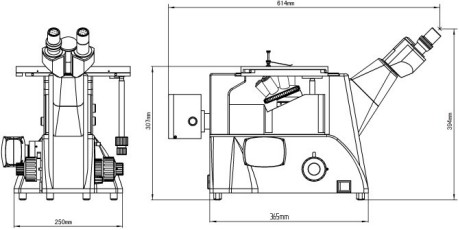

Bản vẽ kích thước của FCM5000W Inverted Metallographic Microscope：
