Đặc điểm sản phẩm

• Ba trục sử dụng ray dẫn hướng chữ V có độ chính xác cao của thương hiệu Đài Loan, truyền động vít không răng chính xác.

• Sử dụng chân đế, cột đá granit, đá hoa cương chất lượng cao, có độ ổn định nhiệt độ tốt, khả năng biến dạng hiệu quả.

• Bàn làm việc đúc nguyên khối bằng hợp kim nhôm được sử dụng để đảm bảo độ chính xác và làm cho trục X/Y chuyển động nhẹ hơn.

• Phân tích cấu trúc phần tử hữu hạn và thiết kế cấu trúc tối ưu đảm bảo độ chính xác cao và tính ổn định cao của hệ thống thiết bị hình ảnh hành trình nhỏ.

• Sử dụng bộ điều khiển tích hợp, khác với thẻ bo mạch truyền thống, tuổi thọ dài hơn, dịch vụ sau bán hàng được đảm bảo hơn.

  Bút định vị laser tiêu chuẩn, tiện lợi để nhanh chóng tìm vị trí đo, thao tác cho người mới bắt đầu cũng thuận tiện hơn.

  Thông số kỹ thuật

  Người mẫu	VMS-3020
  X Y Z Đo hành trình	300*200*150
  Khoảng cách hoạt động	90mm
  Kích thước phác thảo Dài*Ly*Lz	700*840*1000
  Tổng trọng lượng	30Kg
  Trọng lượng dụng cụ	150Kg
  Nguồn	220V+10%, 50HZ-60HZ
  Sự chắc chắn của phép đo	Trục X / Y: (3.0 + L / 200) μ m, đầu dò tùy chọn trục Z: (5 + L / 200) μ m
  Độ chính xác lặp lại	≤3μm
  Kiểm soát hệ thống đếm ổ đĩa	Vít mất răng có độ chính xác cao của Tây Đức
  	Hướng dẫn bi chữ V có độ chính xác cao LEPIN của Đài Loan
  	Bộ điều khiển đa chức năng KOMANIE-600
  	Thước đo lưới thủy tinh khép kín Yihao 0,5 μm
  Hệ thống hình ảnh	Camera SONY-CCD HD màu 1/3″ 700 TVL + thẻ hình ảnh độ phóng đại hình ảnh 30 X-230X
  	Ống kính phóng đại liên tục Les HD / độ phóng đại 0,7-4,5X
  Hệ thống nguồn sáng	Nguồn sáng bề mặt vòng LED nhiều vòng + nguồn sáng lạnh LED đường viền song song + đèn định vị laser
  Máy tính	Bộ nhớ bo mạch chủ điều khiển công nghiệp: 2G, ổ đĩa thể rắn: Khung máy Jinhe Tian 60G + nguồn 300, màn hình: 19 inch

  Phụ kiện tùy chọn A

  Số đơn hàng	Tên	Nguồn gốc thương hiệu	Ts	Số lượng
  1	(trục Z) thăm dò	TELES/MCP	Kích thước kim tiêu chuẩn (kim ruby tiêu chuẩn φ 2mm / φ 3mm)	1




  Phần mềm đo lường

  Phần mềm đo lường SD-2D/2.5D là phần mềm đo lường hình ảnh mạnh mẽ, hoạt động đơn giản, tích hợp đầy đủ chức năng đo kích thước hình học (điểm, đường thẳng, đường tròn, cung, khoảng cách, góc), dung sai hình dạng (độ thẳng, đường tròn thật, độ, vị trí, độ song song, độ thẳng đứng).

  Được sử dụng rộng rãi trong gia công cơ khí, điện tử, ô tô, phần cứng, khuôn mẫu, sản xuất chính xác, cao su nhựa, quang điện, điện thoại di động, bảng mạch PCB, linh kiện điện tử, chất bán dẫn, màn hình cảm ứng, bảng LCD, thiết bị y tế, dụng cụ cắt, vòng bi, thiết bị đầu cuối và các ngành công nghiệp khác.

  Chức năng phần mềm

  1. Dịch chuyển dấu ghế và hiệu chỉnh dấu ghế, phép đo thuận tiện và nhanh hơn, nâng cao hiệu quả đo lường

  2. Chức năng kết hợp phần tử tiện lợi và nhanh chóng, người dùng chỉ cần một đồ họa chọn điểm đơn giản có thể kết hợp các điểm, đường thẳng, hình tròn, khoảng cách, góc

  3. Dữ liệu đo lường được gửi trực tiếp đến AutoCAD và đồ thị đo lường có thể được lưu bằng tài liệu dxf

  4. Dữ liệu đo lường có thể được gửi đến Excel để phân tích thống kê.☆ Ba ngôn ngữ tiếng Trung phồn thể và tiếng Anh

  5. Đường chéo tìm kiếm cạnh đổi màu, điểm khai thác nhân tạo

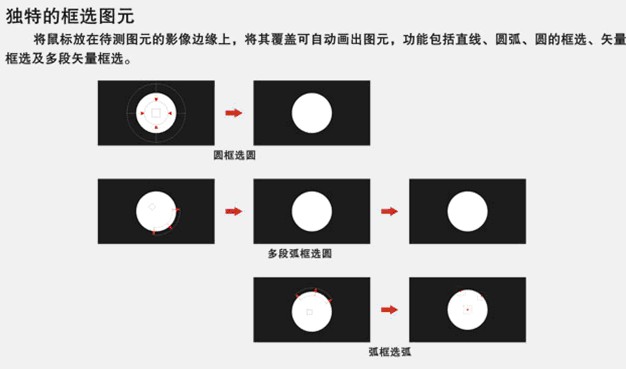

  6. Nhiều chế độ tìm kiếm cạnh, máy tính tự động lấy điểm, tự động xác định đường tròn, cung tròn, cải thiện đáng kể tốc độ của điểm

  7. Phóng to đồ họa, thu nhỏ đồ họa, dịch chuyển đồ họa, in đồ họa, đồ họa được chọn, không được chọn, đồ họa bị xóa

  8. Thiết lập thang độ xám, độ bão hòa và độ tương phản của hình ảnh và lưu hình ảnh ở định dạng BMP

  9. Hiệu chuẩn hình ảnh hai chiều để đo kích thước chính xác; bao gồm đường thẳng, hình tròn, góc, hình chữ nhật, đa giác và các công cụ đo lường khác, đo khoảng cách, đường kính, góc, diện tích, chu vi và các thông số khác theo thời gian thực;

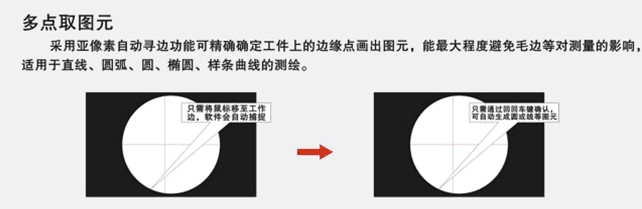

  10. Đo phần tử: đo đa điểm điểm, đường thẳng, hình tròn, cung tròn, hình elip, chỉ định số điểm đo hình chữ nhật, tự động xác định điểm, đường thẳng, hình tròn, cung tròn

11. Cấu trúc phần tử: cấu trúc điểm trung tâm, cấu trúc giao điểm, cấu trúc điểm giữa, cấu trúc đường thẳng, cấu trúc đường tròn, cấu trúc góc.

12. Cài đặt trước phần tử: điểm, đường thẳng, hình tròn, cung tròn

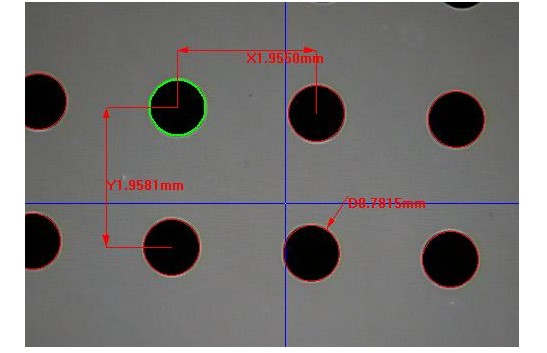

13. Chức năng tự động tìm cạnh, làm sắc nét hình ảnh, loại bỏ ảnh hưởng của gờ cạnh vật thể, cải thiện độ chính xác và khả năng lặp lại của phát hiện. Đo vòng, đo góc, độ rộng đường, khoảng cách đường và các phép đo khác.

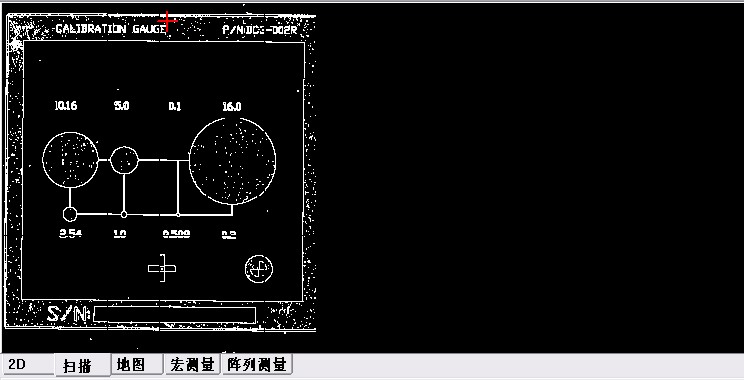

14. Chức năng quét hình ảnh: thiết bị quét hình ảnh thủ công cũng có thể quét hình ảnh hiện tại.

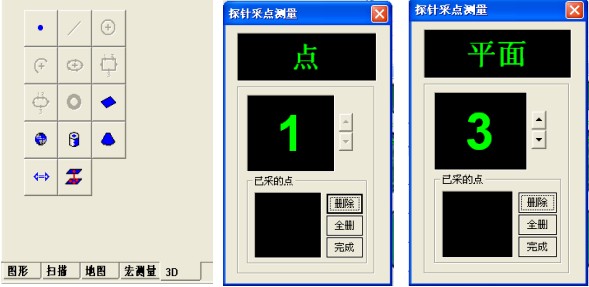

15. Chức năng thăm dò tùy chọn: để đạt được mục đích đo chiều cao theo hướng trục Z, cũng để đo độ phẳng của bề mặt vật liệu. Đây là phương pháp phụ trợ cho phép đo hình ảnh quang học hai chiều. Thiết bị đo hình ảnh có thể đạt được mục đích đo 2.5D bằng cách thêm đầu dò, để người dùng có thể đạt được phép đo 2.5D theo nghĩa thực tế.

16. Báo cáo đầu ra: phần mềm cung cấp nhiều phương pháp báo cáo đầu ra để khách hàng tự lựa chọn. Dữ liệu được xuất ra vị trí EXCEL được chỉ định và có thể tự động tính toán Ca, Cp, CPK tương đương
